管徑Dn、De、D、d、Φ準確是啥意思呢?

發布日期:2020-11-08 17:51:00來源:土木工程網責任編輯:江小畢


導讀:
土木工程網
管道天天見,管徑經常念,可是要把Dn、De、D、d、Φ 這幾個都放在一起......比如: DN200、De200、D200、d200、Φ200
土木工程網

土木工程網
管徑Dn、De、D、d、Φ?準確是啥意思呢?_1

管道天天見,管徑經常念,可是要把Dn、De、D、d、Φ 這幾個都放在一起......比如:
DN200、De200、D200、d200、Φ200

一般來說,管子的直徑可以分為外徑(De),內徑(D),公稱直徑(DN)。
下面來給大伙區分區分這些“dddddd”的區別~

DN是指管道的公稱直徑

注意:這既不是外徑也不是內徑,是外徑與內徑的平均值,稱平均內徑。

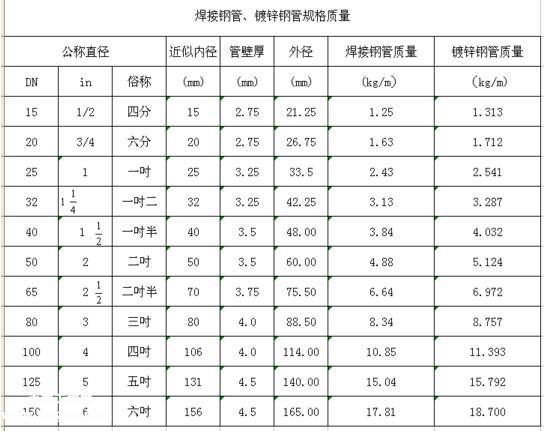

當設計均用公稱直徑DN表示管徑時,應有公稱直徑DN與相應產品規格對照表。
管徑Dn、De、D、d、Φ?準確是啥意思呢?_2

水、煤氣輸送鋼管(鍍鋅鋼管或者非鍍鋅鋼管)、鑄鐵管、鋼塑復合管和聚氯乙烯(PVC)管等管材,應標注公稱直徑“DN”(如DN15.DN20)

De主要是指管道外徑

一般采用De標注的,均需要標注成外徑X壁厚的形式;

主要用于描述:無縫鋼管、PVC等塑料管道、和其他需要明確壁厚的管材。

拿鍍鋅焊接鋼管為例,用DN、De兩種標注方法如下:

DN20   De25×2.5mm
DN25   De32×3mm
DN32   De40×4mm
DN40   De50×4mm

我們習慣于使用DN來標注焊接鋼管,在不涉及到壁厚的情況下很少使用De來標注管道;但是標注塑料管就又是另外一回事了;還是跟行業習慣有關,實際施工過程中我們簡略稱呼的20、25、32等管道均是指De,而不是指DN,這里相差一個規格呢。不搞清楚很容易在采購、施工過程中造成損失。

兩種管道材料的連接方式不外乎:絲扣連接及法蘭連接。其他連接方式就用得很少了。

鍍鋅鋼管、PPR管均能采用以上兩種連接,只是小于50的管道用絲扣較方便,大于50的用法蘭比較可靠。

注意:如果是兩種不同材質的金屬管道相連,要考慮是否會產生原電池反應,否則會加速活躍金屬材料管道的腐蝕速度,最好要用法蘭連接,并用橡膠墊片類的絕緣材質將兩種金屬分隔開,包括螺栓都要用墊片分隔,避免接觸。

D一般指管道內徑

d表示混凝土管內直徑

Φ表示普通圓的直徑

當然了,Φ還能表示管材的外徑,但是此時應該在其后面乘以壁厚。
如:Φ25×3,表示外徑為25mm,壁厚為3mm的管材。

對無縫鋼管或者有色金屬管道,應標注“外徑×壁厚”。
如:Φ107×4,其中Φ可省略。

中國、ISO和日本的部分鋼管標注采用壁厚尺寸表示鋼管壁厚系列。對于這類鋼管,表示方法為管外徑×壁厚。
如:Φ60.5×3.8

De、DN、d、ф的各自表示范圍!

De-- PPR、PE管、聚丙烯管 外徑
DN-- 聚乙烯(PVC)管、鑄鐵管、鋼塑復合管、鍍鋅鋼管公稱直徑
d -- 混凝土管公稱直徑
ф-- 無縫鋼管或者有色金屬管道應標注“外徑×壁厚”
