建筑施工圖最新識讀技巧

建造一幢房屋從設計到施工，要由許多專業和不同工種工程共同配合來完成。按專業分工不同，可分為：建筑施工圖（簡稱建施）、結構施工圖（簡稱結施）、電氣施工圖（簡稱電施）、給排水施工圖（簡稱水施）、采暖通風與空氣調節（簡稱空施）及裝飾施工圖（簡稱裝施）。本節只就建筑施工圖的繪制步驟及其識讀方法做了簡要介紹，其它施工圖的識讀方法此處不作介紹。

建筑施工圖

主要用來表達tag_1的內容，即表示建筑物的總體布局、外部造型、內部布置、內外裝飾、細部構造及施工要求。它包括首頁圖、總平面圖、建筑平面圖、立面圖、剖面圖和建筑詳圖等。

 施工圖首頁一般由圖紙目錄、設計總說明、構造做法表及門窗表組成。

圖紙目錄放在一套圖紙的最前面,說明本工程的圖紙類別、圖號編排，圖紙名稱和備注等，以方便圖紙的查閱。

設計總說明

主要說明工程的概況和總的要求。內容包括工程設計依據（如工程地質、水文、氣象資料）；設計標準（建筑標準、結構荷載等級、抗震要求、耐火等級、防水等級）；建設規模（占地面積、建筑面積）；工程做法（墻體、地面、樓面、屋面等的做法）及材料要求。

構造做法表是以表格的形式對建筑物各部位構造、做法、層次、選材、尺寸、施工要求等的詳細說明。

門窗表反映門窗的類型、編號、數量、尺寸規格、所在標準圖集等相應內容、以備工程施工、結算所需。

建筑總平面圖

總平面圖的形成和用途

總平面圖是將擬建工程附近一定范圍內的建筑物、構筑物及其自然狀況，用水平投影方法和相應的圖例畫出的圖樣。主要是表示新建房屋的位置、朝向，與原有建筑物的關系，周圍道路、綠化布置及地形地貌等內容。是新建房屋施工定位、土方施工、以及繪制水、暖、電等管線總平面圖和施工總平面圖的依據。

總平面的比例一般為1：500、1：1000、1：2000 等。

建筑平面圖的形成和用途

建筑平面圖，簡稱平面圖，它是假想用一水平剖切平面將房屋沿窗臺以上適當部位剖切開來，對剖切平面以下部分所作的水平投影圖。平面圖通常用1：50、1：100、1：200的比例繪制，它反映出房屋的平面形狀、大小和房間的布置、墻（或柱）的位置、厚度、材料、門窗的位置、大小、開啟方向等情況，作為施工時放線、砌墻、安裝門窗、室內外裝修及編制預算等的重要依據。

建筑平面圖的圖示方法

當建筑物各層的房間布置不同時應分別畫出各層平面圖；若建筑物的各層布置相同，則可以用兩個或三個平面圖表達，即只畫底層平面圖和樓層平面圖（或頂層平面圖）。此時樓層平面圖代表了中間各層相同的平面，故稱標準層平面圖。因建筑平面圖是水平剖面圖，故在繪制時，應按剖面圖的方法繪制，被剖切到的墻、柱輪廓用粗實線（b），門的開啟方向線可用中粗實線（0.5 b）或細實線（0.25 b）,窗的輪廓線以及其他可見輪廓和尺寸線等用細實線（0.25 b）表示。

建筑平面圖的圖示內容

1．底層平面圖的圖示內容

（1）表示建筑物的墻、柱位置并對其軸線編號。

（2）表示建筑物的門、窗位置及編號。

（3）注明各房間名稱及室內外樓地面標高。

（4）表示樓梯的位置及樓梯上下行方向及級數、樓梯平臺標高。

（5）表示陽臺、雨篷、臺階、雨水管、散水、明溝、花池等的位置及尺寸。

（6）表示室內設備（如衛生器具、水池等）的形狀、位置。

（7）畫出剖面圖的剖切符號及編號。

（8）標注墻厚、墻段、門、窗、房屋開間、進深等各項尺寸。

（9）標注詳圖索引符號。

《規范》規定：圖樣中的某一局部或構件，如需另見詳圖，應以索引符號索引。索引符號是由直徑為10mm的圓和水平直徑組成，圓和水平直徑均應以細實線繪制。

（10）畫出指北針。

指北針常用來表示建筑物的朝向。指北針外圓直徑為24mm，采用細實線繪制，指北針尾部寬度為3 mm，指北針頭部應注明“北”或“N”字。

2． 標準層平面圖的圖示內容

（1）表示建筑物的門、窗位置及編號。

（2）注明各房間名稱、各項尺寸及樓地面標高。

（3）表示建筑物的墻、柱位置并對其軸線編號。

（4）表示樓梯的位置及樓梯上下行方向、級數及平臺標高。

（5）表示陽臺、雨篷、雨水管的位置及尺寸。

（6）表示室內設備（如衛生器具、水池等）的形狀、位置。

（7）標注詳圖索引符號。

3．屋頂平面圖的圖示內容

屋頂檐口、檐溝、屋頂坡度、分水線與落水口的投影，出屋頂水箱間、上人孔、消防梯及其他構筑物、索引符號等。

4.建筑平面圖的識讀舉例

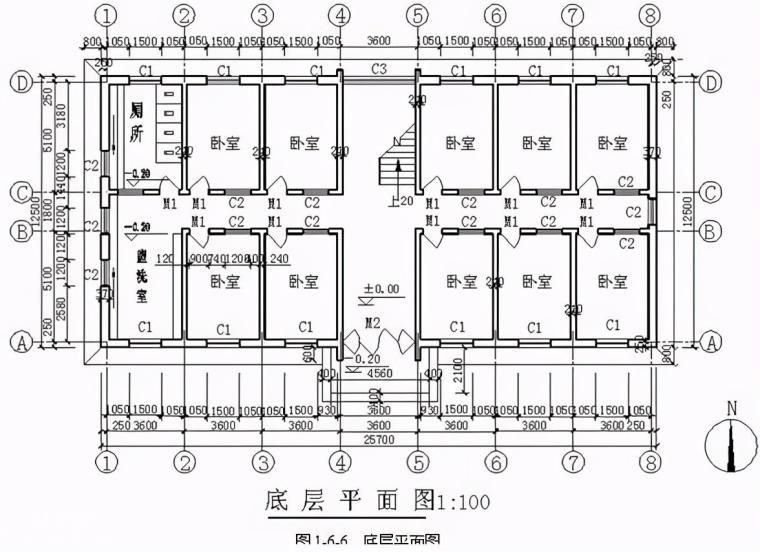

本建筑平面圖分底層平面圖（如圖1-6-6）、標準層平面圖（如圖1-6-7）及屋頂平面圖（如圖1-6-8）。

從圖中可知比例均為1：100，從圖名可知是哪一層平面圖。從底層平面圖的指北針可知該建筑物朝向為坐北朝南；同時可以看出，該建筑為一字形對稱布置，主要房間為臥室，內墻厚240mm，外墻厚370mm。本建筑設有一間門廳，一個樓梯間，中間有1.8寬的內走廊，每層有一間廁所，一間盥洗室。有兩種門，三種類型的窗。房屋開間為3.6米，進深為5.1米。從屋頂平面圖可知，本建筑屋頂是坡度為3%的平屋頂，兩坡排水，南、北向設有寬為600 mm的外檐溝，分別布置有3根落水管，非上人屋面。剖面圖的剖切位置在樓梯間處。

建筑立面圖的形成與作用

建筑立面圖，簡稱立面圖，它是在與房屋立面平行的投影面上所作的房屋正投影圖。它主要反映房屋的長度、高度、層數等外貌和外墻裝修構造。它的主要作用是確定門窗、檐口、雨篷、陽臺等的形狀和位置及指導房屋外部裝修施工和計算有關預算工程量。

建筑立面圖的圖示方法及其命名

1．建筑立面圖的圖示方法

為使建筑立面圖主次分明、圖面美觀，通常將建筑物不同部位采用粗細的線型來表示。最外輪廓線畫粗實線（b）,室外地坪線用加粗實線（1.4b）,所有突出部位如陽臺、雨篷、線腳、門窗洞等中實線（0.5b）,其余部份用細實線(0.35b)表示。

2．立面圖的命名

立面圖的命名方式有三種：

(1)用房屋的朝向命名，如南立面圖、北立面圖等。

(2)根據主要出入口命名，如正立面圖、背立面圖、側立面圖。

(3)用立面圖上首尾軸線命名，如①~⑧軸立面圖和⑧~①立面圖。

立面圖的比例一般與平面圖相同。

建筑立面圖的圖示內容

1．室外地坪線及房屋的勒腳、臺階、花池、門窗、雨篷、陽臺、室外樓梯、墻、柱、檐口、屋頂、雨水管等內容。

2．尺寸標注。用標高標注出各主要部位的相對高度，如室外地坪、窗臺、陽臺、雨篷、女兒墻頂、屋頂水箱間及樓梯間屋頂等的標高。同時用尺寸標注的方法標注立面圖上的細部尺寸，層高及總高。

3．建筑物兩端的定位軸線及其編號。

4．外墻面裝修。有的用文字說明，有的用詳圖索引符號表示。

建筑立面圖的識讀舉例

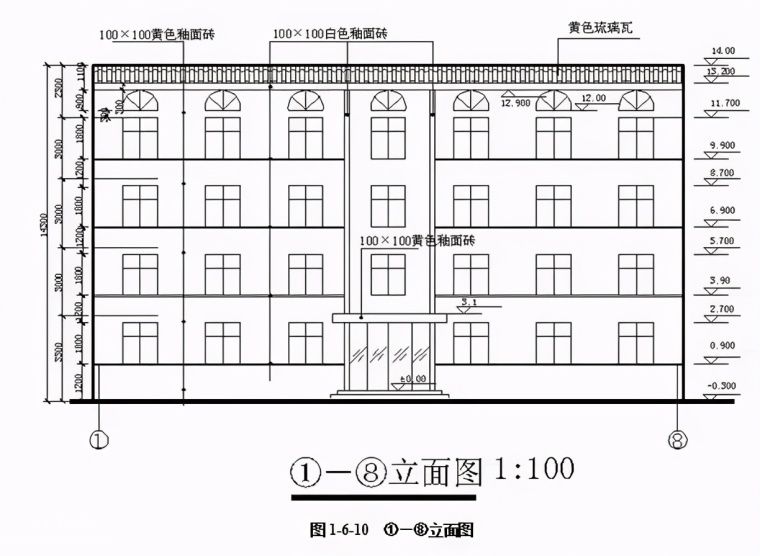

如圖1-6-10所示，本建筑立面圖的圖名為①-⑧立面圖，比例為1：100，兩端的定位軸線編號分別為①、⑧軸；室內外高差為0.3米，層高3米，共有四層，窗臺高0.9米；在建筑的主要出入口處設有一懸挑雨篷，有一個二級臺階，該立面外形規則，立面造型簡單，外墻采用100×100黃色釉面瓷磚飾面，窗臺線條用100×100白色釉面瓷磚點綴，金黃色琉璃瓦檐口；中間用墻垛形成豎向線條劃分，使建筑給人一種高聳感。

建筑剖面圖的形成與作用

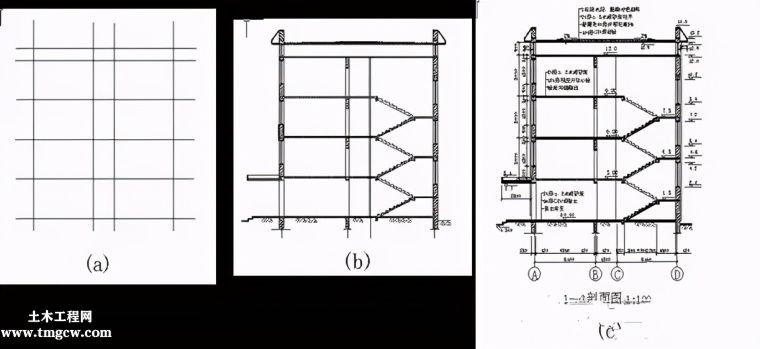

建筑剖面圖，簡稱剖面圖，它是假想用一鉛垂剖切面將房屋剖切開后移去靠近觀察者的部分，作出剩下部分的投影圖。

剖面圖用以表示房屋內部的結構或構造方式，如屋面（樓、地面）形式、分層情況、材料、做法、高度尺寸及各部位的聯系等。它與平、立面圖互相配合用于計算工程量，指導各層樓板和屋面施工、門窗安裝和內部裝修等。

剖面圖的數量是根據房屋的復雜情況和施工實際需要決定的；剖切面的位置，要選擇在房屋內部構造比較復雜，有代表性的部位，如門窗洞口和樓梯間等位置，并應通過門窗洞口。剖面圖的圖名符號應與底層平面圖上剖切符號相對應。

建筑剖面圖的圖示內容

1．必要的定位軸線及軸線編號。

2．剖切到的屋面、樓面、墻體、梁等的輪廓及材料做法。

3．建筑物內部分層情況以及豎向、水平方向的分隔。

4．即使沒被剖切到，但在剖視方向可以看到的建筑物構配件。

5．屋頂的形式及排水坡度。工人找活點擊

6．標高及必須標注的局部尺寸。

7．必要的文字注釋。

建筑剖面圖的識讀方法

1．結合底層平面圖閱讀，對應剖面圖與平面圖的相互關系，建立起建筑內部的空間概念。

2．結合建筑設計說明或材料做法表，查閱地面、墻面、樓面、頂棚等的裝修做法。

3．根據剖面圖尺寸及標高，了解建筑層高、總高、層數及房屋室內外地面高差。如圖1-6-12所示，本建筑層高3m，總高14 m，4層，房屋室內外地面高差0.3m。

4．了解建筑構配件之間的搭接關系。

5．了解建筑屋面的構造及屋面坡度的形成。該建筑屋面為架空通風隔熱、保溫屋面，材料找坡，屋頂坡度3%，設有外伸600mm天溝，屬有組織排水。

6．了解墻體、梁等承重構件的豎向定位關系，如軸線是否偏心。該建筑外墻厚370mm，向內偏心90mm，內墻厚240 mm，無偏心。

外墻身詳圖

墻身詳圖也叫墻身大樣圖，實際上是建筑剖面圖的有關部位的局部放大圖。它主要表達墻身與地面、樓面、屋面的構造連接情況以及檐口、門窗頂、窗臺、勒腳、防潮層、散水、明溝的尺寸、材料、做法等構造情況，是砌墻、室內外裝修、門窗安裝、編制施工預算以及材料估算等的重要依據。有時在外墻詳圖上引出分層構造，注明樓地面、屋頂等的構造情況，而在建筑剖面圖中省略不標。

外墻剖面詳圖往往在窗洞口斷開，因此在門窗洞口處出現雙折斷線（該部位圖形高度變小，但標注的窗洞豎向尺寸不變），成為幾個節點詳圖的組合。在多層房屋中，若各層的構造情況一樣時，可只畫墻腳、檐口和中間層（含門窗洞口）三個節點，按上下位置整體排列。。有時墻身詳圖不以整體形式布置，而把各個節點詳圖分別單獨繪制，也稱為墻身節點詳圖。

樓梯詳圖

樓梯詳圖主要表示樓梯的類型和結構形式。樓梯是由樓梯段、休息平臺、欄桿或欄板組成。樓梯詳圖主要表示樓梯的類型、結構形式、各部位的尺寸及裝修做法等，是樓梯施工放樣的主要依據。

樓梯詳圖一般分建筑詳圖與結構詳圖，應分別繪制并編入建筑施工圖和結構施工圖中。對于一些構造和裝修較簡單的現澆鋼筋砼樓梯，其建筑詳圖與結構詳圖可合并繪制，編入建筑施工圖或結構施工圖。

樓梯的建筑詳圖一般有樓梯平面圖、樓梯剖面圖以及踏步和欄桿等節點 詳圖。
