建筑人那些必知的室內消火栓系統施工圖識圖知識

 消防給水設備是建筑物最經濟有效的消防設施；室內消火栓系統是建筑物內部最常見的消防給水設施，它的任務，就是將室內消火栓管網內具備一定壓力的水在火災發生時，通過消火栓、水帶、水槍噴射火場，使一般的燃燒物質降溫滅火。

消火栓系統在平時是一個封閉的、靜止的系統，管網內部維持著一定的壓力，一旦火警發生，其水流方向將是由室外給水管網、消防水泵、水泵接合器、高位水箱等處流向消火栓的終端：水槍。

我們通過本節的學習，掌握室內消火栓系統的識圖方法，鍛煉識圖能力，學習一些室內消火栓系統的基本知識。

一、室內消火栓系統施工圖識圖準備

1. 建筑整體情況分析

（1）本樓位于某城市，樓高49.80m，共14層?；仡?.2.2.2工程概況中敘述的內容，我們得知本樓屬于二類高層建筑，并有相應的消防規范可以依循。

（2）本樓屬于綜合樓性質，內部包含了公共大廳、辦公室、客房等使用功能。由于室內空間的使用功能繁雜，造成室內空間被隔斷的相對零亂，所以各個布置室內消火栓箱的位置會有相應的變化。

二、室內消火栓系統的負一層內容識圖

生活給水系統和消防給水系統有別于上一節學習過的生活污水系統，都屬于給水系統的范疇，所以我們援引生活給水系統的識圖方法和順序來對室內消火栓系統進行識讀。

我們做好上述識圖準備之后，開始從本教材所提供的某綜合樓給排水工程施工圖的消火栓給水管道系統圖(水施-13)開始閱讀。在閱讀此系統圖的時，我們采用先簡后繁的順序來逐步閱讀。并隨時在相關的平面圖上印證。

通讀水施-13后，發現本圖的右邊偏下的地方，有兩臺水泵及一套管道、管件。如圖2.38中的小方框中所示。

水施-13下方有一系列管道組成的一個封閉式管網。如圖2.30中的大方框中所示。

圖2.30 消火栓給水管道系統圖在負一層中的內容

1. 系統圖中小方框內容的識圖。

系統圖小方框中的內容，就是消火栓泵及其配套的管道、管件的系統圖。

圖2.31 消火栓給水泵及管道系統圖

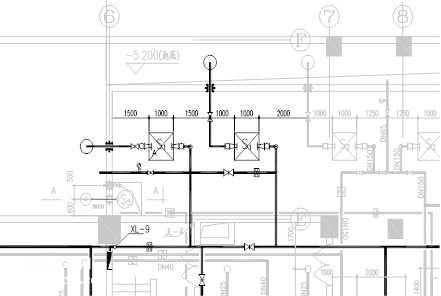

圖2.32 消火栓給水泵及管道平面圖

圖2.31和圖2.32中關于管道穿墻、水泵、標高、閥門等我們都能識讀清楚。

但消火栓給水泵及管道與生活給水泵有很多不同：

（1）上兩圖中兩臺水泵的吸水口不在同一個地方。規范要求，必須每臺消火栓水泵必須都有獨立的吸入口，從消防水池中取水。

（2）消火栓系統的水泵按照規范要求必須要有兩路管道接入環狀管網中，并且在兩路管道之間必須設置檢修閥門。

（3）按照規范，消火栓水泵必須要設置檢查管，定期開啟水泵運行，水流從水池抽出并回放到水池當中去。系統圖中檢查管穿越的墻，就是6軸水池壁。

（4）接入環狀管網的管道標高為-0.700m、水泵吸入口管道標高為-3.900m，壓出口標高-3.840m、水泵吸入口在穿越水池壁時，預埋柔性防水套管。

2. 系統圖中大方框內容的識圖。

系統圖大方框中的內容，就是室內消火栓給水系統在地下室的環狀管網部分。我們保留環狀管網、所連接的消火栓立管、立管號、管徑、標高，把其余部分淡化，得到下圖：

圖2.33 室內消火栓給水系統環狀管網系統圖

在圖2.33中，可以清晰地看出：

（1）消防水泵接入的兩個接口

（2）環狀管網上連接的各個消火栓立管。

（3）環狀管網的標高為-0.700m，與消防水泵的接入管同標高。

（4）圖中淡化掉的一些接有消火栓的橫管、豎管，是屬于負一層中直接從環狀管網引出的消火栓箱連接管道。這部分消火栓及其管道沒有編排系統和立管號，因為它們僅僅屬于負一層的局部設施。這些內容都可以在水施-03，地下層給排水管道平面圖中一一得到應征。

三、室內消火栓系統的一層內容識圖

綜合樓給排水工程施工圖的消火栓給水管道系統圖，水施-13，我們會發現在圖面上一層部分與負一層的內容混雜在一起，而且管道的走向較復雜。我們同樣處理。依據圖紙中的地面圖標：，保留系統圖中的一層內容。把其他樓層的內容淡化，得到下圖：

圖2.34 室內消火栓給水系統一層系統圖

在圖2.34中，可以清晰地看出：

（1）一層具有XL-1~9共九根消火栓立管，除了XL-1立管，其余八根立管在一層(標高范圍0.00~4.20m之間)均各自帶有一個消火栓。

（2）XL-2立管在二層的樓板下，3.500m的高度進行了轉折。再繼續上行。

（3）XL-6、7、8、9立管僅在一層連接消火栓后就不繼續向上延伸。其余立管繼續上行。

（4）圖2.34中位于兩側的水泵接合器，雖然接管位置在-2.000m處，但是其接駁頭是與一層室外地面相通的，所以這兩個水泵接合器也屬于一層消火栓系統的范疇。這些內容都可以在水施-04，一層給排水管道平面圖中一一得到應征。

四、室內消火栓系統的二~十四層內容識圖

通觀本教材所提供的某綜合樓給排水工程施工圖的消火栓給水管道系統圖，水施-13，我們會發現在二層及其以上部分管道相當整齊。我們同樣處理。保留系統圖中的二~十四層內容。把其他樓層的內容淡化，得到下圖：

圖2.35 室內消火栓給水系統2~14層系統圖

在圖2.35中，可以清晰地看出：

（1）二~十四層中，設置有XL-1~5共五根消火栓立管。除了XL-5立管，其余四根立管非常平直地豎立在建筑內。

（2）XL-5立管在四層的樓板下，梁底的高度進行了轉折。形成了此立管在四層以上和一、二層的平面位置是錯開的。

（3）XL-1~4立管從二層~十四層區間，在每層都連接一個消火栓，其接法、平面位置均相同。

（4）XL-5立管在四層~十四層區間，在每層都連接一個消火栓，其接法、平面位置均相同，在二層所連接的消火栓平面位置和接法與上部不同，但是與此立管在一層的平面位置與接法相同。

（5）XL-1~5五根消火栓立管在十四層的室內上部49.200m的標高處，通過橫管相互連接，并在XL-2、4立管頂部各設置了一個自動排氣閥。排氣閥是為了在初次對消火栓管網內注水時排出管道內部的空氣，使管網內部充滿水。

（6）十四層上部的連接橫管中間，XL-02和XL-03立管之間的位置，設置了一個閘閥，這也是消防規范所要求的技術措施。這些內容都可以在水施-05~水施-11，各層給排水管道平面圖中一一得到應征。

五、室內消火栓系統的屋頂層內容識圖

圖2.36 室內消火栓給水系統屋頂層系統圖

在圖2.36中，可以清晰地看出：

（1）屋頂層中， XL-1、3消火栓立管穿越樓板上升至屋頂(標高49.8000m)。

（2）XL-3立管屋頂在屋頂上設置自動排氣閥一個，并連接了屋頂上唯一一個消火栓—實驗消火栓。

（3）XL-1立管穿越屋頂后上行連接了設置在樓梯間頂部的屋頂消防水箱。消防水箱在火災初期十分鐘，消火栓泵沒有開啟之前，通過設置在十四層上部的連接橫管，進入消火栓各立管，為啟用了的消火栓水槍供給水源。有關屋頂消防水箱的識圖，可以回顧2.3.6中的相關內容。這些內容都可以在水施-12，屋頂給排水管道平面圖中一一得到應證。
