一、文件列表:1、建筑施工圖7張圖(其中有部分圖紙為手繪圖)
2、結構施工圖9張
3、計算說明書72頁
4、電算書
5、pkpm模型
6、相關計算表格
7、施工組織設計47頁
二、內容介紹:1.1 設計資料
工程名稱:某框架商住樓一榀框架
工程概況:建筑總高19.5m,共6層,室內外高差為0.45m,底層高4.5m,其余各層高3.0m,具體情況可參見結構平面布置圖。
溫度:夏季月平均氣溫33攝氏度,最高氣溫40攝氏度,冬季月平均氣溫10攝氏度,最低氣溫-2攝氏度。
擬建地的基本雪壓 So=0.45N/㎡,基本風壓 W0=0.35 N/㎡,地面粗糙度為B類。
最大的凍土深度為:0.8m。
材料選用
混凝土:采用C30.
鋼筋:柱縱向鋼筋采用熱軋鋼筋HRB335,其余采用熱軋鋼筋HPB235.
墻體:采用混凝土空心小砌塊,γ=11.8 N/m2
鋁合金門窗:γ=0.35N/m2;木門,γ=0.2N/m2
1.2 結構選型
(1)、結構選型:
根據該設計的適用功能和建筑設計要求,對于六層商住樓,因框架結構體系的主要特點是平面布置比較靈活,能提供較大的室內空間,對于商住樓是較適合的結構體系,考慮該建筑處于7度地震設防區,故采用現澆鋼筋混凝土框架結構(橫向承重)體系。
(2)、其它結構選型:
1.屋面:采用現澆鋼筋混凝土板作承重結構,屋面板按上人屋面的使用荷載選用。
2.樓面:采用現澆鋼筋混凝土板,板厚100。
3.基礎:因地質情況良好,故采用柱下獨立基礎。
4.天溝:采用現澆天溝,具體情況參見建筑施工圖。

左立面圖、1-1剖面圖

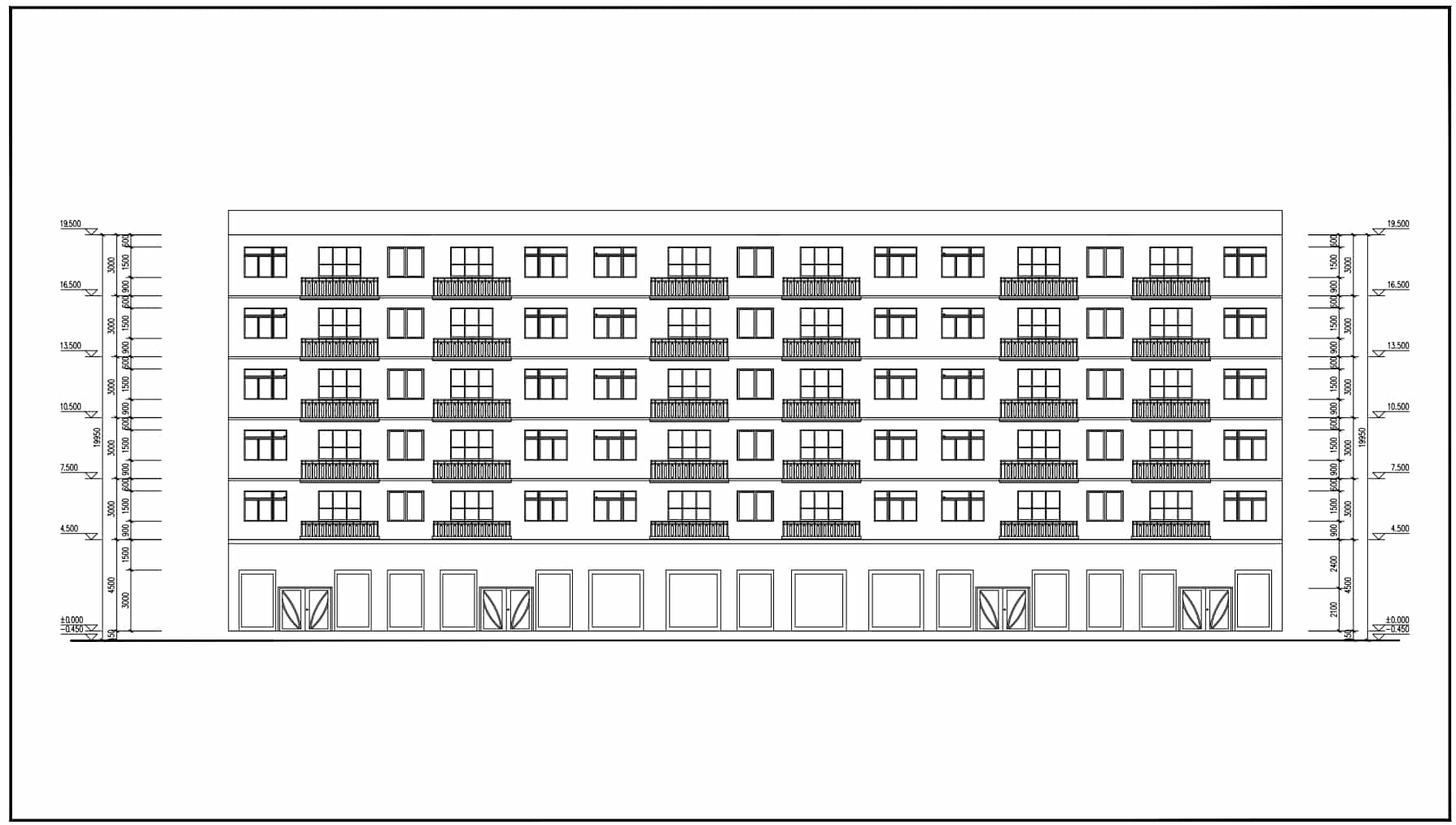

正立面圖
