一、文件列表:1、計算說明書32頁
2、建筑施工圖11張
3、結構施工圖8張
二、內容介紹:1.本工程為某社區居委會拆遷安置樓2#,住宅為一梯二戶單元式住宅,結構形式為砌體結構,建筑物耐火等級為二級.住宅下為2.19米層高的半地下儲藏室, 標準層層高為2.8米,層數為六層帶閣樓.
2.本項目建筑面積: 4039平方米.
3.抗震設防烈度:6度
4.建筑物耐久年限50年。
5.屋面防水等級為II級
1.屋面荷載
1)平屋面 h=120mm
20厚1:3水泥砂漿找平層 20×0.02=0.40 KN/㎡
高聚物改性瀝青防水卷材 0.50KN/㎡
30mm厚1:3水泥砂漿Φ4@200雙向配筋 25×0.03=0.75KN/㎡
35厚無溶劑聚氨硬泡保溫層 4×0.035=0.14 KN/㎡
1:8水泥膨脹珍珠巖找坡2%最小40厚 2.5×(0.04+4.2×0.02/2)=0.21 KN/㎡
120厚鋼筋混凝土板 25×0.12=3.0 KN/㎡
涂料頂棚 0. 5 KN/㎡
屋面恒荷載合計 gk =5.5 KN/㎡ 取5.5 KN/㎡
屋面活載 qk =0.5 KN/㎡
屋面荷載: 5.5+0.5=6.0KN/㎡
屋面荷載設計值 5.5×1.2+0.5×1.4=7.3 KN/㎡

建筑設計總說明

一層平面圖

二至四層平面圖

六層平面圖

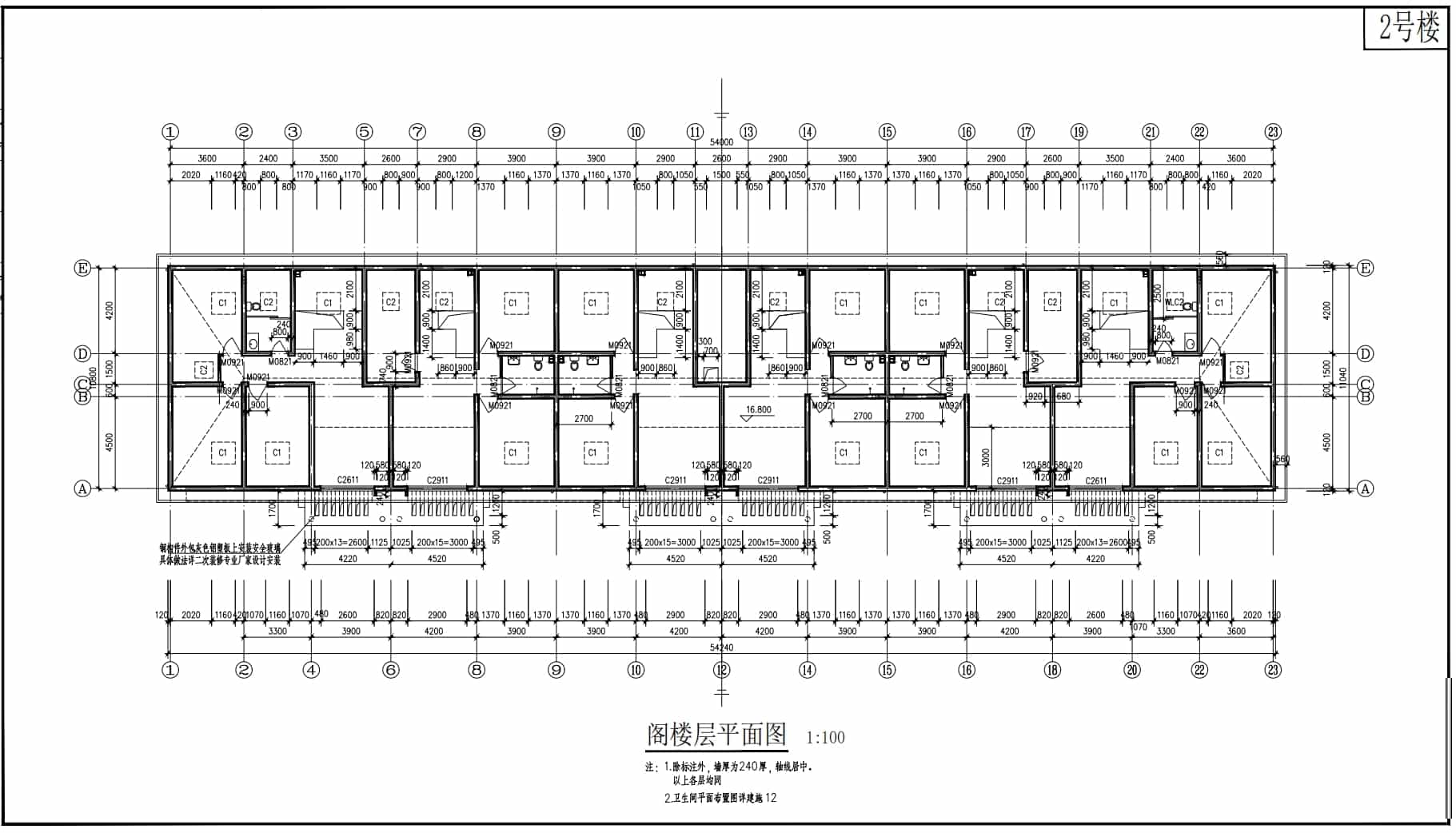

閣樓層平面布置圖

1-1剖面圖

背立面圖

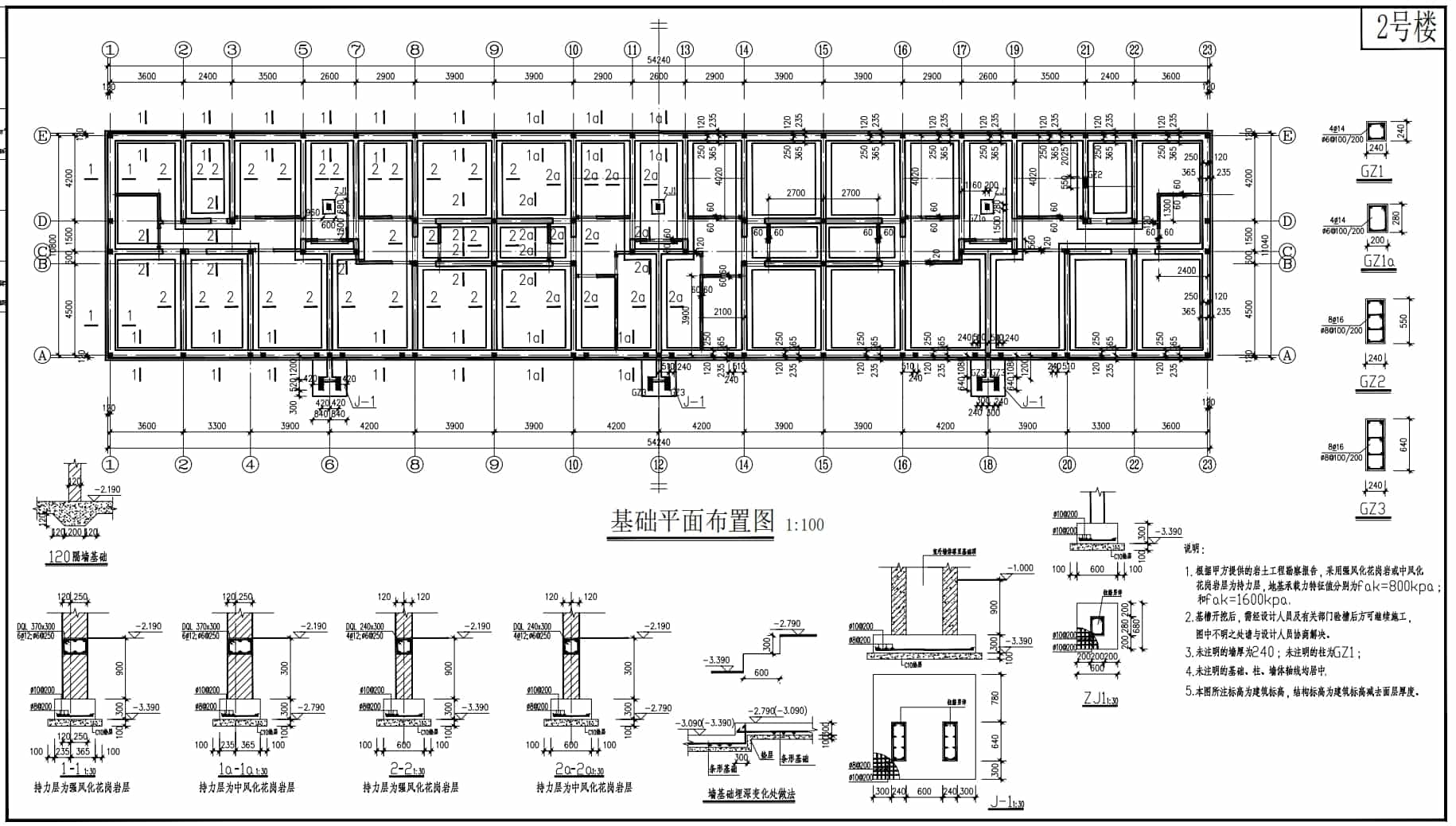

基礎布置圖
