6層4786平米框架結構住宅樓畢業設計

關鍵字:6層,框架結構,住宅樓畢業設計
下載地址
  • 文件大?。?/span>14.9 MB
  • 資料編號:zz006
  • 發布時間:2024-03-20
  • 資料類型:多類型文件打包
  • 適用地區:全國
  • 運行環境:Windows/Mac
  • 所屬欄目:住宅樓
  • 內容介紹
  • 資料截圖
  • 同類推薦
  • 相鄰資料
  • 相關文章

土木工程網
一、文件列表:
1、計算說明書(含施工組織設計)89頁.doc
2、建筑施工圖7張.dwg
3、結構施工圖8張.dwg


二、內容介紹:
本工程為盤錦電視大學教師公寓工程,位于盤錦職業技術學院東側,由本公司承擔其建筑.結構施工圖設計,本工程不含二裝及其它工程設計。2.2 本子項總建筑面積4786.6平方米。共六層,一層為車庫,層高2.4m,建筑面積約為806.6平方米,二至六層為住宅,層高2.8m。建筑層數、高度:地上6層,建筑高度19.30m。建筑結構形式為框架結構,抗震設防類別為丙類, 抗震設防烈度為7度;
樓蓋及屋蓋均采用現澆鋼筋混凝土框架結構,樓板厚度取120mm,填充墻采用蒸壓粉煤灰加氣混凝土砌塊,層數為六層,一層層高為2.4m,二層至六層為2.8m,室內外地坪高差為0.600m,本住宅柱距為6m,局部采用7m。
㈡建筑技術條件資料
  1、氣象條件:XXX地區基本風壓0.60kn/m2,基本雪壓0.40 kn/m2。
2、地質條件:見表下表
注:建筑地點:冰凍深度-1.10m,建筑場地類別為二類場地土,設防烈度為7度,地震基本加速度為0.10g。
3、框架結構承重方案的選擇
豎向荷載的傳力途徑:樓板的均布活載和恒載直接作用在主梁上,再由主梁傳至框架柱,最后傳至地基。
根據以上樓蓋的平面布置及豎向荷載的傳力途徑,本住宅框架的承重方案為橫向框架承重方案,這可使橫向框架梁的截面高度大,增加框架的橫向側移剛度。
本方案中,需近似的按橫向的平面框架計算。
5、梁柱截面尺寸的初步確定
①梁截面高度一般取梁跨度的1/12至1/8。本方案取1/12×7200=600mm,截面寬度取400×1/2=200mm,可得梁的截面初步定為b×h=200mm×600mm。
②框架柱的截面尺寸根據柱的軸壓比限值,按下列公式計算:
建筑設計總說明
建筑設計總說明
結構設計總說明
結構設計總說明
標準層平面圖
標準層平面圖
正立面圖
正立面圖

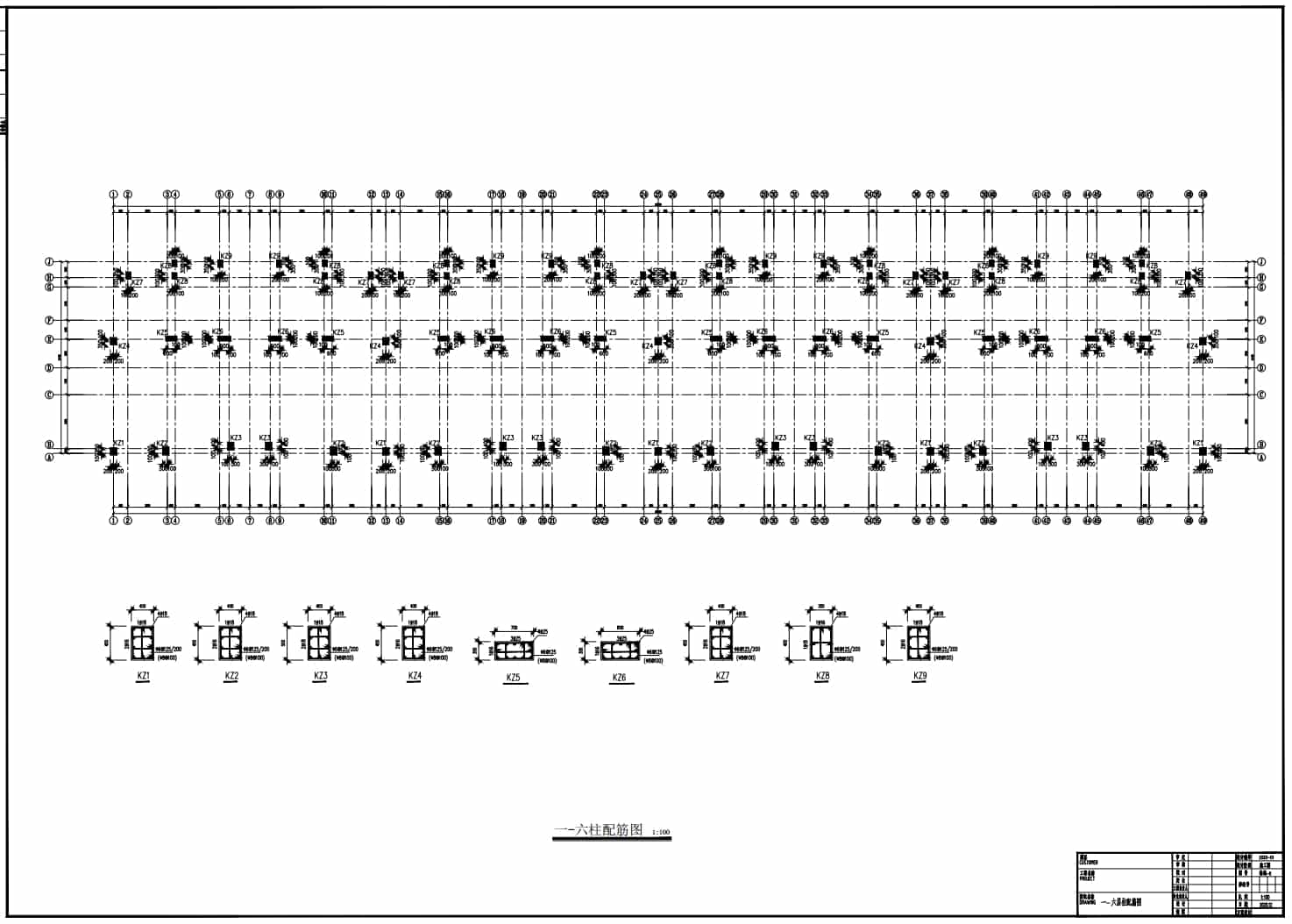

柱配筋圖
柱配筋圖

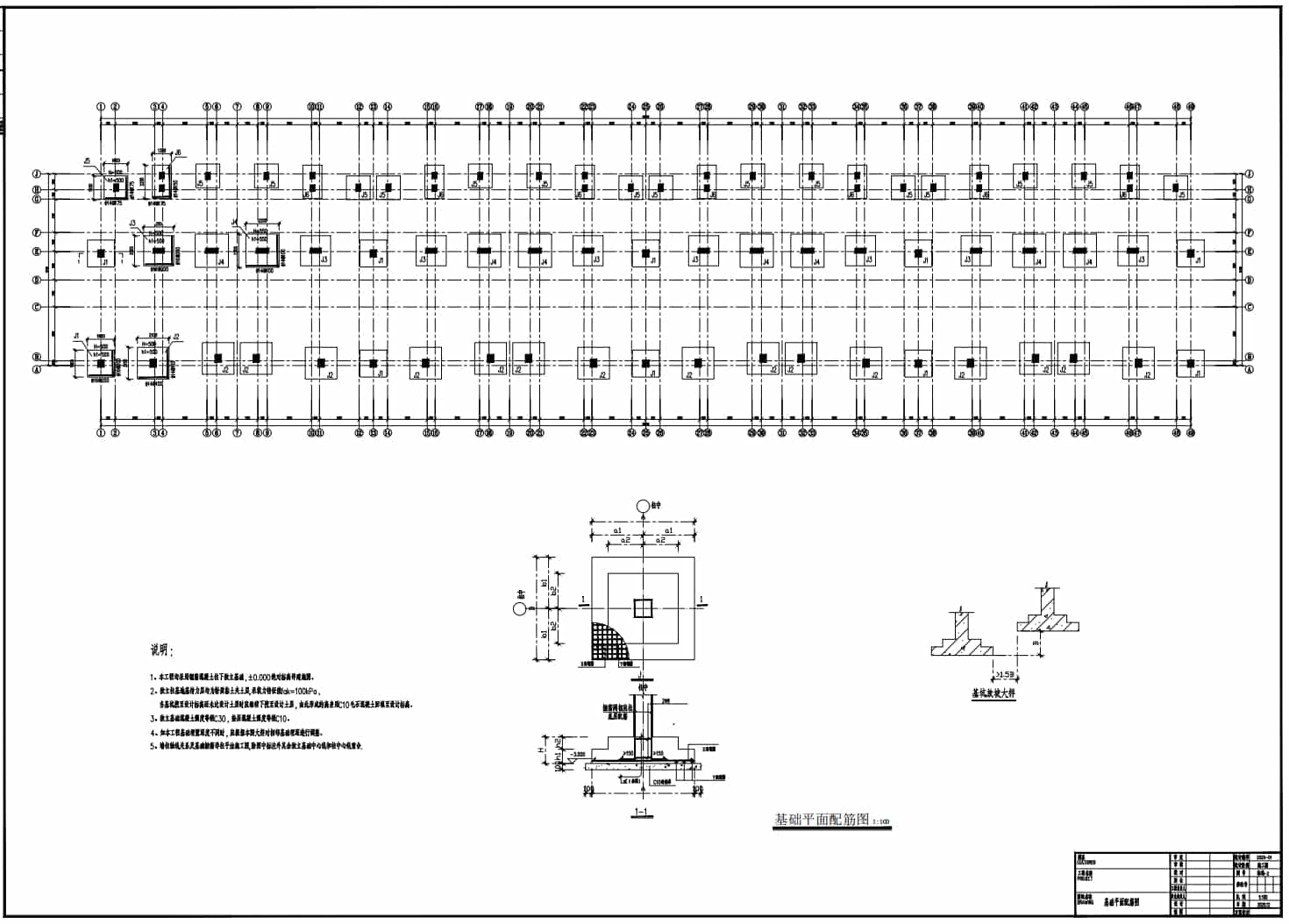

基礎平面配筋圖
基礎平面配筋圖
