一、文件列表:1、計算說明書54頁.doc
2、建筑施工圖9張.dwg
3、結構施工圖8張.dwg
二、內容介紹:本工程為單元式多層住宅樓,共七層,總建筑面積4000平方米,建筑物抗震設防烈度: 六度,屋面活荷載2.0 KN/ m2,住宅樓面活荷載2.0KN/ m2,陽臺活荷載2.5 KN/ m2。地質上層構造為:第一層為雜填土,平均厚度為0.6—0.8 m。第二層為素填土,平均厚度為0.5—0.7m,承載力為80 KN/ m2。第三層為粉質粘土,承載能力為200 KN/ m2,厚度在2.5—3.0m之間,第四層為粘土,承載能力為400 KN/ m2。地下水位在地表1.8m,無侵蝕性。
室內設計標高±0.000相當于絕對標高5.600m,室內外高差750mm。
墻身為加氣混凝土砌塊,M5水泥砂漿砌筑。內粉刷為混合砂漿底,紙筋灰面,厚20mm,“803”內墻涂料兩度。外粉刷為1:3水泥砂漿底,厚20mm,馬賽克貼面。
樓板厚為80現澆混凝土板,頂層為20mm厚水泥砂漿找平,5mm厚1:2水泥砂漿加“107”膠水著色粉面層;底層為15mm厚紙筋面石灰抹底,涂料兩度。
樓板厚80現澆混凝土板,現澆樓板上鋪膨脹珍珠巖保溫層(檐口處厚100mm,2%自兩側檐口向中間找坡),1:2水泥砂漿找平層厚20mmm,二氈三油防水層。
采用鋼筋混凝土現澆結構體系
屋面結構:采用鋼筋混凝土現澆結構體系,上人屋面
樓面結構:采用鋼筋混凝土現澆結構體系
采用鋼筋混凝土現澆結構基礎梁
基礎:獨立基礎

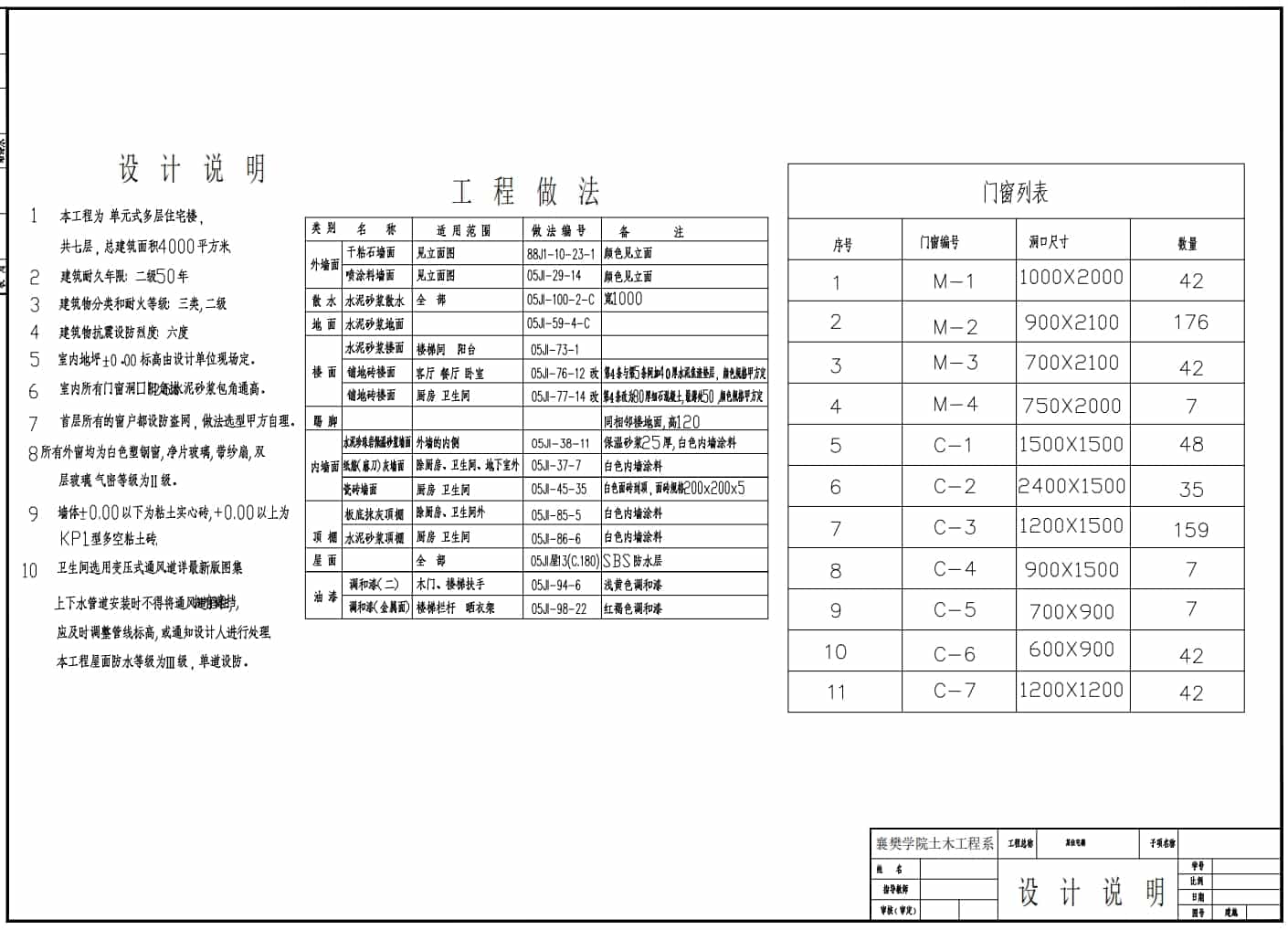

建筑設計總說明

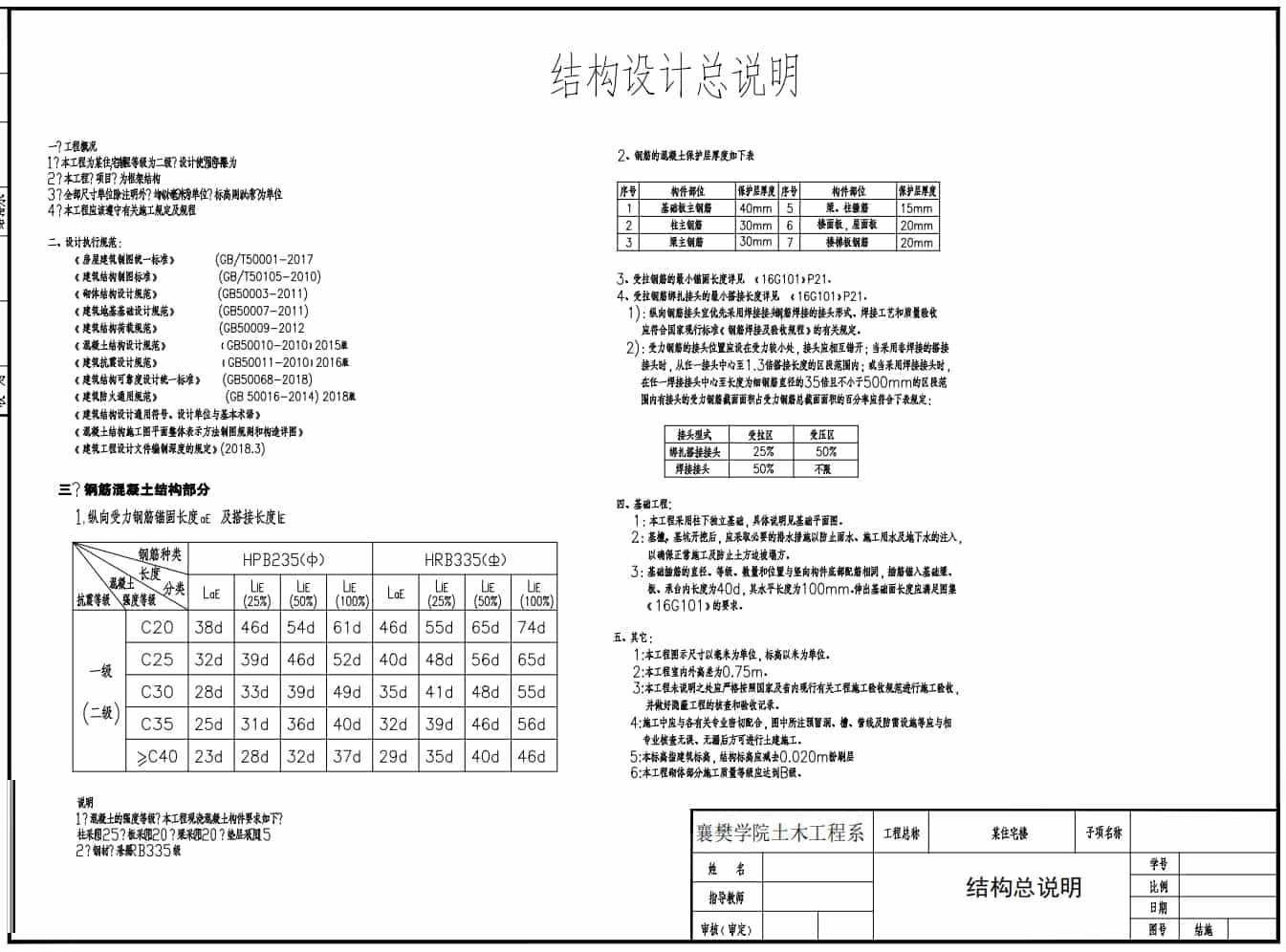

結構設計總說明

首層平面圖

標準層平面圖

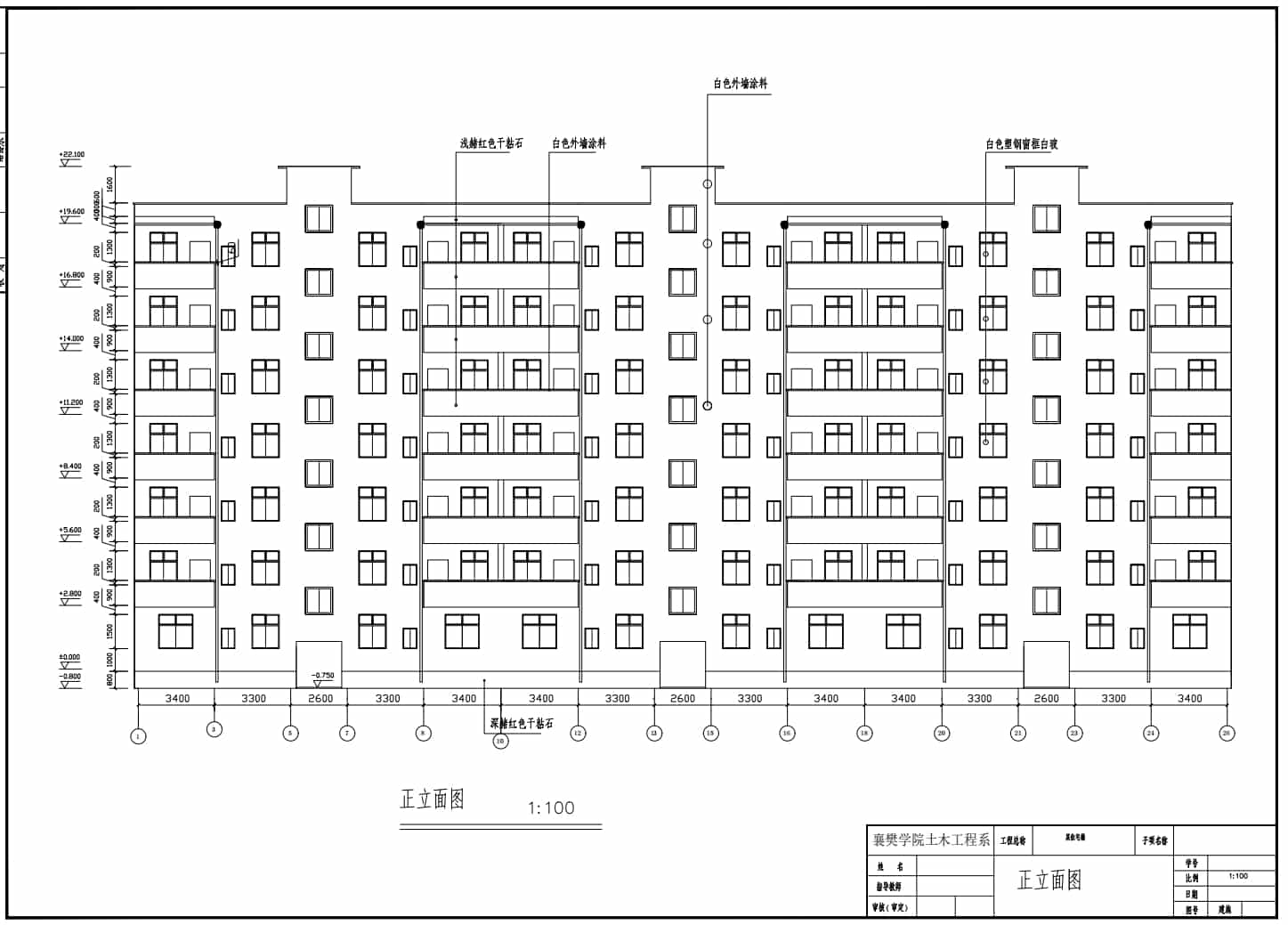

正立面圖

1-1剖面圖

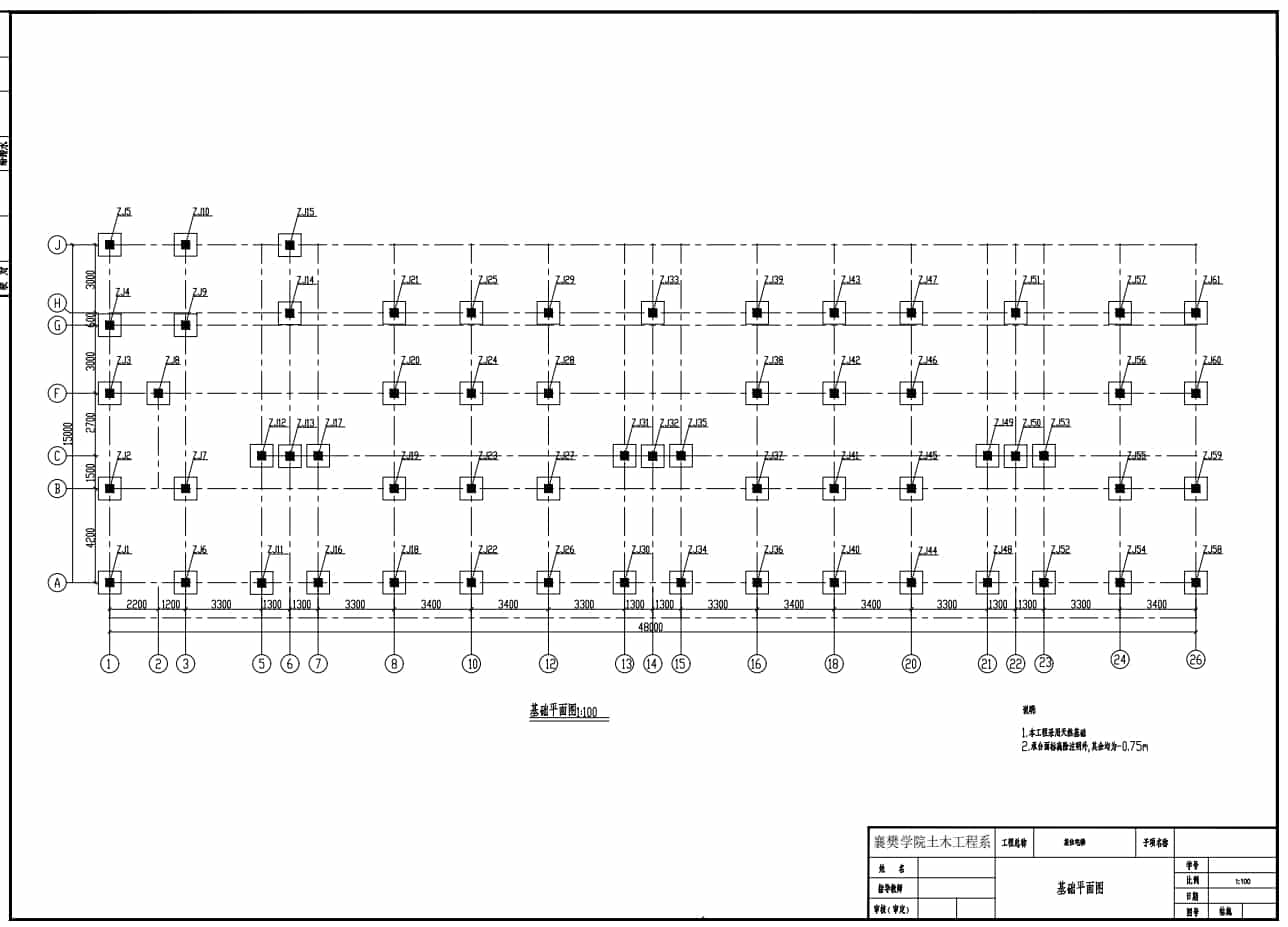

基礎平面圖

板配筋圖
