一、文檔列表
|---1、任務書.doc
|---2、開題報告.doc
|---3、外文翻譯.doc
|---4、計算說明書.pdf(100頁)
|---5、CAD圖紙(22張)
|----000圖紙目錄.dwg
|----01橋梁總布置圖.dwg
|----02修改后主橋上部結構總體布置圖.dwg
|----03修改后主拱肋一般構造圖.dwg
|----04修改后拱肋鋼管混凝土灌注孔布置示意圖.dwg
|----05修改后拱肋吊裝接頭構造圖.dwg
|----06修改后橫撐一般構造圖(二).dwg
|----07 08修改后橫梁預應力鋼束布置圖(一).dwg
|----09修改后拱肋吊桿一般構造圖(一).dwg
|----10最終立柱一般構造圖(一).dwg
|----11、12、13修改后橫梁H1一般構造圖.dwg
|----14改后邊拱肋一般構造圖.dwg

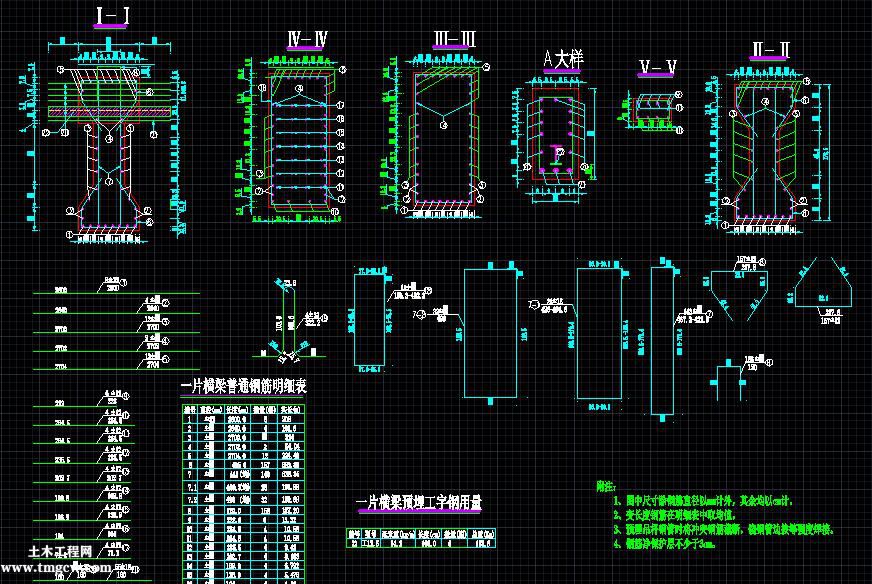

|----15、16、17.18修改后一般橫梁普通鋼筋圖.dwg
|----19修改后端橫梁鋼筋構造圖.dwg
|----20修改后立柱4鋼筋布置圖.dwg
|----21 Z2墩鋼筋布置圖.dwg
|----22樁配筋圖.dwg
|---設計總說明書.doc



二、內容介紹
本次設計的對象是某城市大橋。根據所給地形和其他設計參數,聯系已建橋以及有關文獻,結合相關規范,進行方案設計。采用中承式鋼管混凝土拱橋,主橋跨徑設為60m+140m+140m+140m+60m,橫梁采用變截面形式,橫梁跨中高為2.0m,橫梁在拱肋支撐處梁高為1.75m 在端部采用牛腿形式設計,邊縱梁高為1.75m高的巨型截面,其余縱梁采用0.6m×0.3m巨型截面,本文主要闡述了該橋的設計和計算過程。首先進行橋型方案比選,對主橋進行總體布置設計,然后對上部結構進行內力、配筋計算,再進行強度、應力驗算。同時,本設計嚴格遵從交通部頒布實施的關于此類橋梁設計、施工規范,最終達到了理論與實踐相結合
2.1 技術標準
1.邊夸橋寬:0.25米護欄+2.0米人行道+0.25米防撞欄+4米非機動車道+7.5米行車道+0.5米分隔帶7.5米行車道+4米非機動車道+0.25米防撞欄+2.0米人行道+0.25米護欄,橋面總寬28.5米;
2.中夸:0.25米護欄+1.75米人行道+1.5米拱肋區域+4米非機動車道+7.5米行車道+0.5米分隔帶7.5米行車道+4米非機動車道+1.5米拱肋區域+1.75米人行道+0.25米護欄,橋面總寬30.5米
3.橋面高程:左岸為94.08米,橋梁縱坡為1%,通過計算得橋梁中部高程為96.18米, 右岸為94.08
4.橋面橫坡:雙向2.0%人行道1.5%向內單面坡;
5.橋面縱坡:雙向1.0%;
6.作用等級:城市A級;
7.設計洪水頻率為:1/100;
8.車道數:雙向六車道;
9.設計行車速度:60km/h;
10.設計荷載:城市A級;人群荷載:3.0kN/㎡;
11.設計使用年限:設計基準期為100年。
