一、文件列表建筑施工圖3張,結構圖8張,結構計算書52頁,施工組織設計及工程量28頁
二、內容介紹1、工程名稱:南昌市第六中學教學樓
2、建筑地點:南昌市建設路綠茵街地段
3、建筑規模:
1) 建筑總面積: 3965m2
2) 建筑層數: 整體三層。(上人屋面)
3) 結構類型: 鋼筋混凝土框架結構
4) 層 高: 3.9m
4、建筑功能:
① 普通教室 18間 70m2/間
② 語音教室 2間 140 m2/間 (含輔助用房)
③ 微機教室 2間 140 m2/間 (含輔助用房)
④ 閱 覽 室 1間 140m2/間
⑤ 活 動 室 1間 140m2/間
⑥ 大會 議 室 1間 140m2/間
⑦ 辦 公 室 12間
行政辦公室 6間 30m2/間
教師辦公室 6間 45m2/間
⑧ 走廊 走廊為2.4m寬
⑨ 樓梯 共三個樓梯
⑩ 廁所 每層設男女廁所各兩個
其他: 收發,貯藏室
5、建筑技術條件
(一)氣象條件:
1) 常年主導風向: 西北風
2) 夏季主導風向: 西南風
3) 平 均 風 速: 夏季3.1m/s,
冬季 4m/s
4) 基 本 風 壓: Wo=0.40KN/m2
5) 基 本 雪 壓: So=0.35KN/m2
最大積雪深度:11cm
6) 最 高 氣 溫: 40.6℃
最 低 氣 溫: --9.3℃
7) 最冷月平均溫度: 4.5℃(1—2月)
8) 最熱月平均溫度: 29.7℃(7—9月)
9) 最 大 降 雨 量: 50.4mm/h
月最大降雨量:184.3mm(4—6月)
(二)工程地質條件
1) 天然地面以下1m厚為填土,地基標準承載力為120KN/m2.填土以下的2m厚為粘土,地基承載力為250KN/m2.粘土以下為中密粗砂層, 地基承載力為300KN/m2。
2) 地下水位:天然地面以下4m處
3) 地震設防烈度: 6度

三層平面圖

1-1樓梯剖面及大樣圖

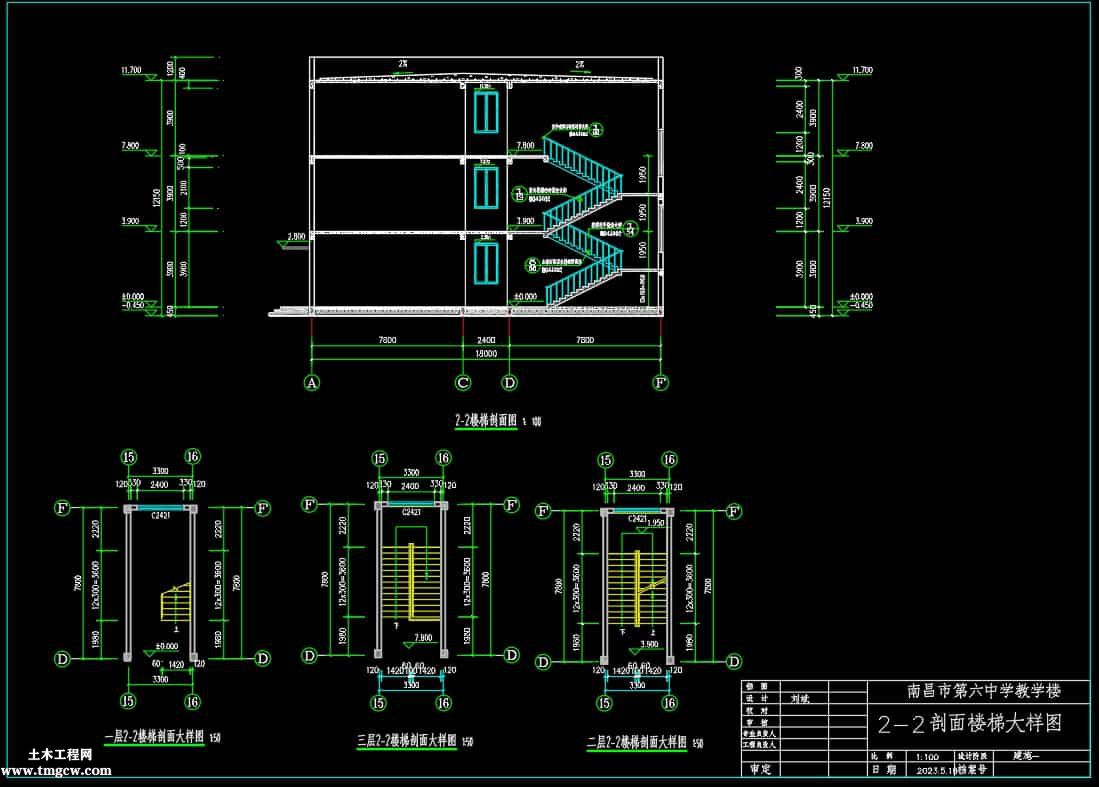

2-2剖面圖樓梯大樣圖

結構設計總說明

基礎平面布置圖

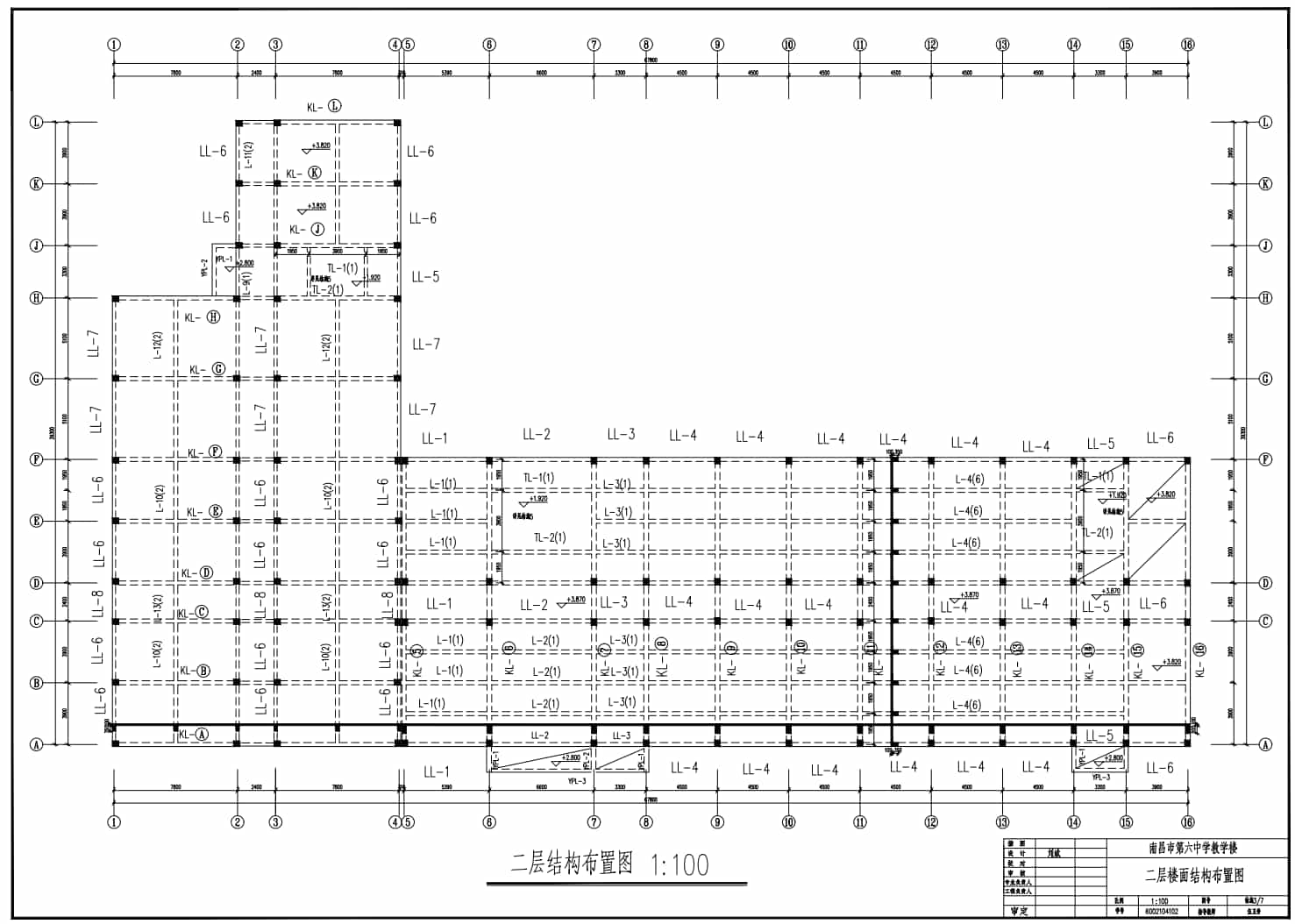

二層結構布置圖

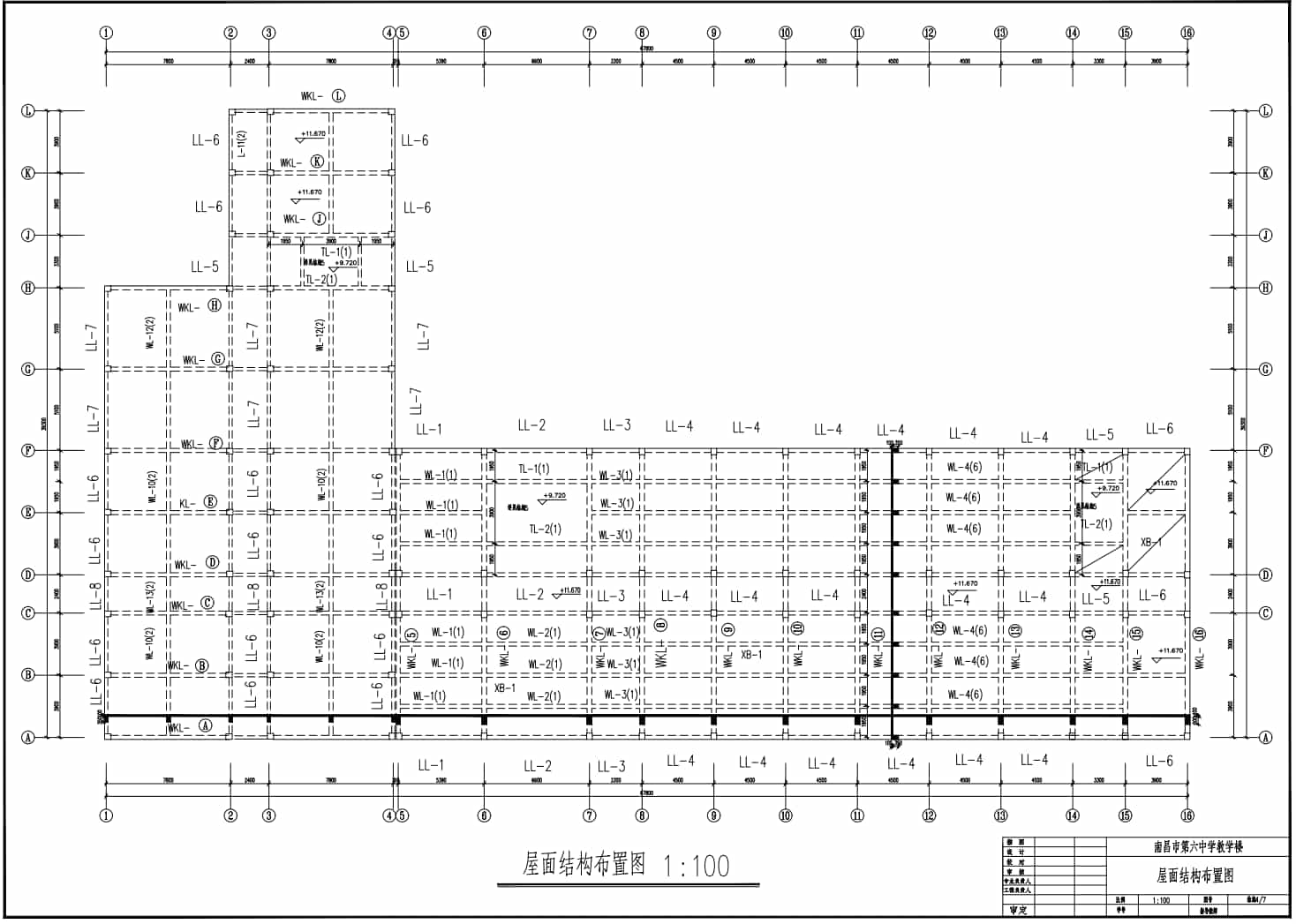

屋面結構布置圖

樓梯配筋圖
