當前位置:首頁 > 畢業設計 > 教學樓  >  4層3200平米淮安市某職教中心教學樓畢業設計
土木工程網

4層3200平米淮安市某職教中心教學樓畢業設計

關鍵字:4層,淮安,職教中心,教學樓,畢業設計
下載地址
  • 文件大?。?/span>6.77 MB
  • 資料編號:jx006
  • 發布時間:2024-05-30
  • 資料類型:多類型文件打包
  • 適用地區:淮安市
  • 運行環境:Windows/Mac
  • 所屬欄目:教學樓
  • 內容介紹
  • 資料截圖
  • 同類推薦
  • 相鄰資料
  • 相關文章

土木工程網
一、文件列表:
計算說明書96頁.doc
建筑施工圖9張.dwg
結構施工圖11張.dwg
任務書及開題報告.doc

二、內容介紹:
(一)氣象資料:  基本雪壓:0.40
(二)水文地質資料:按畢業設計任務書提出的工程地質資料要求。
(三)抗震設防烈度:七度
1、荷載資料:住宅樓面活荷載:2.0;
2、不上人屋面: 活載標準值 0.5。
3、屋面構造:35厚490×490的C20預置鋼筋混凝土架空板、防水層、20厚1:3水泥砂漿找平層,現澆鋼筋混凝土板、12厚水泥沙漿粉平頂。
4、樓面構造:水泥樓面:10厚1:2水泥沙漿面層壓實抹光、15厚1:3水泥沙漿找平層、現澆鋼筋混凝土樓面板、12厚紙筋石灰粉平層。
5、圍護墻:圍護墻采用200厚非承重空心磚(190×190×90)容重3.6,M5混合砂漿砌筑,雙面粉刷。
本工程橫向框架計算單元取圖1-1中斜線部分,框架的計算簡圖假定底層柱下端固定于基礎,按工程地質資料提供的數據,查《抗震結構設計規范》可判斷該場地為Ⅱ類場地土,地質條件較好,初步確定本工程采用柱下獨立基礎,挖去所有雜填土,基礎置于第二層粘土層上,基底標高為設計相對標高-2.1m。柱子的高度底層為:h=4.8=2.1-0.5=6.4 (初步設定基礎高度0.5m),二~四層柱高為3.9m。柱節點剛接,橫粱的計算跨度取柱中心至中心間的距離,三跨分別為:L=7200、2700、7200。

該職教中心是該鎮及周邊地區的主要職業教育機構,其教學樓是該分校的標志性建筑之一,是本分校的教學主要場所。其建筑面積約3200m2,按規劃要求,擬建為四層框架結構。具體功能要求如下:
(1)共設教室35個左右;
(2)采用內廊式;
(3)每層要配備必要的教室休息室、辦公室和衛生間;
   2、設計基本原始資料:
(1)本工程采用的工程地質勘察報告及用地宗地圖等另見。
(2)本工程為民用二類項目設計,耐火等級二級,設計烈度設防為7度,工程設計耐久年限為50年。
(3)地震荷載和雪荷載等常用荷載查相關規范。
(4)場地平整,三通已完成,主要建筑材料供應充足。
(5)設計依據為國家現行的有關工程設計規范、規程、標準。
建筑設計總說明
建筑設計總說明
結構設計總說明
結構設計總說明
一層平面圖
一層平面圖
二層平面圖
二-三層平面圖

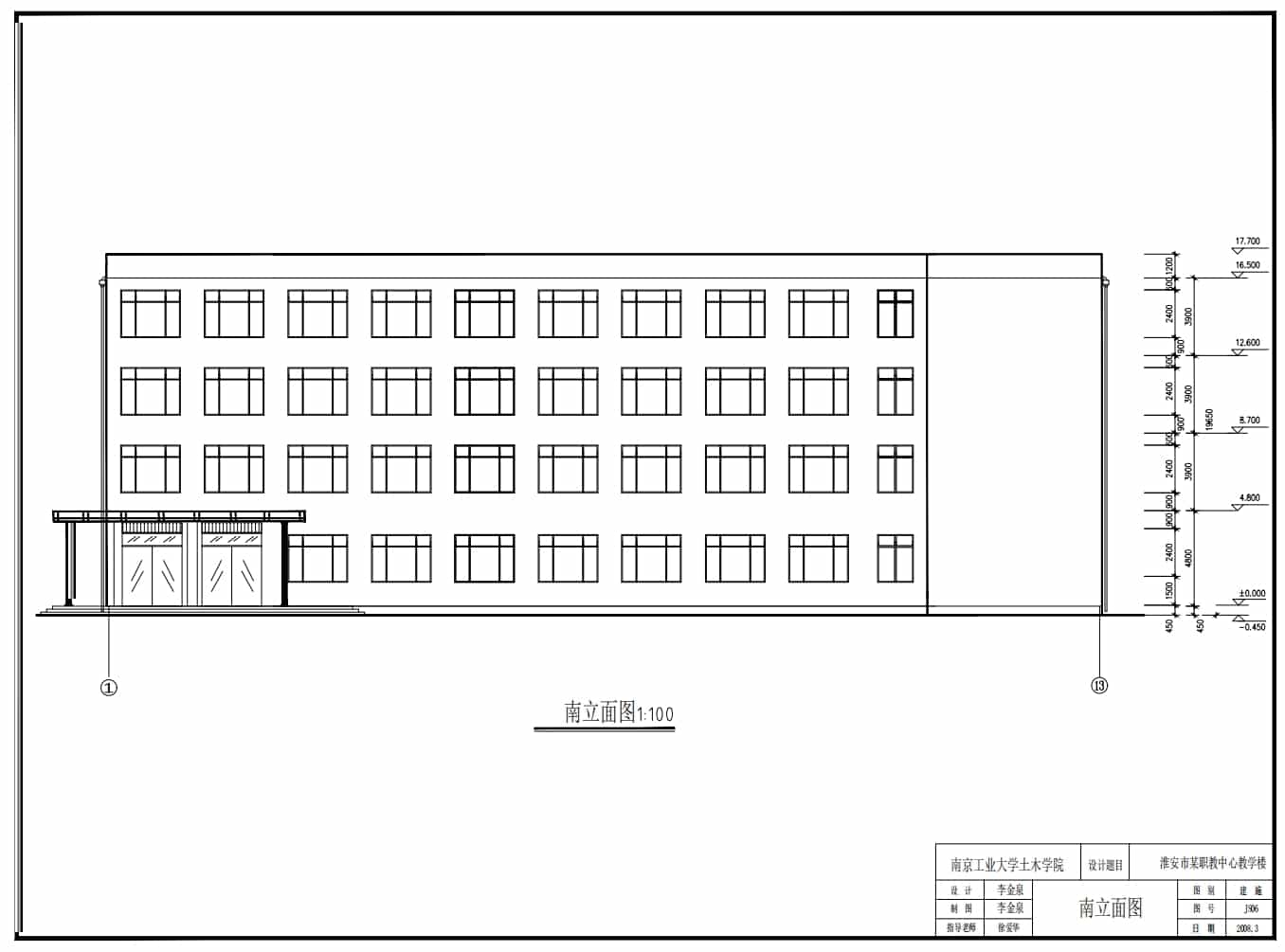

正立面圖
正立面圖

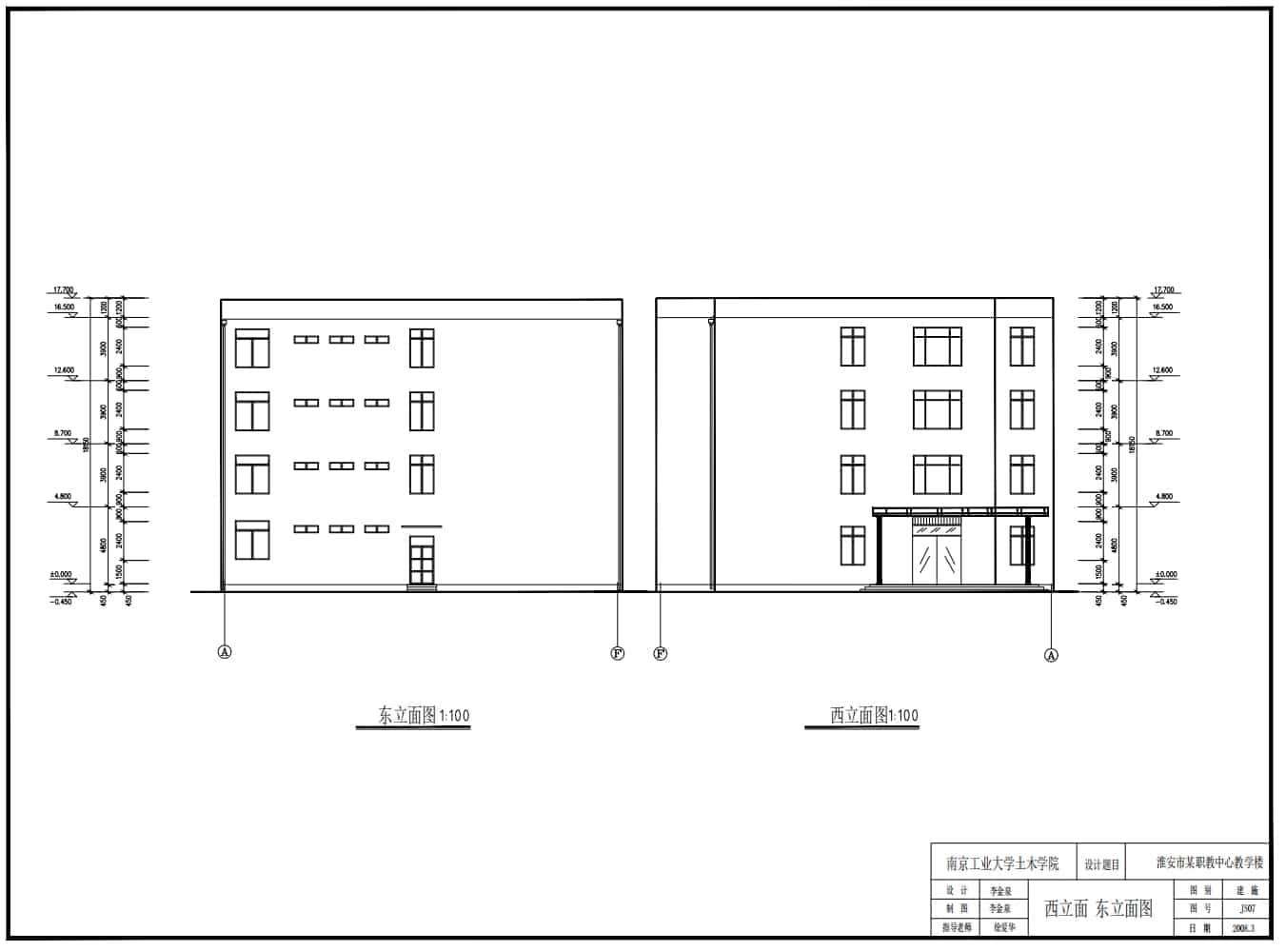

側立面圖
側立面圖
1-1剖面圖
1-1剖面圖

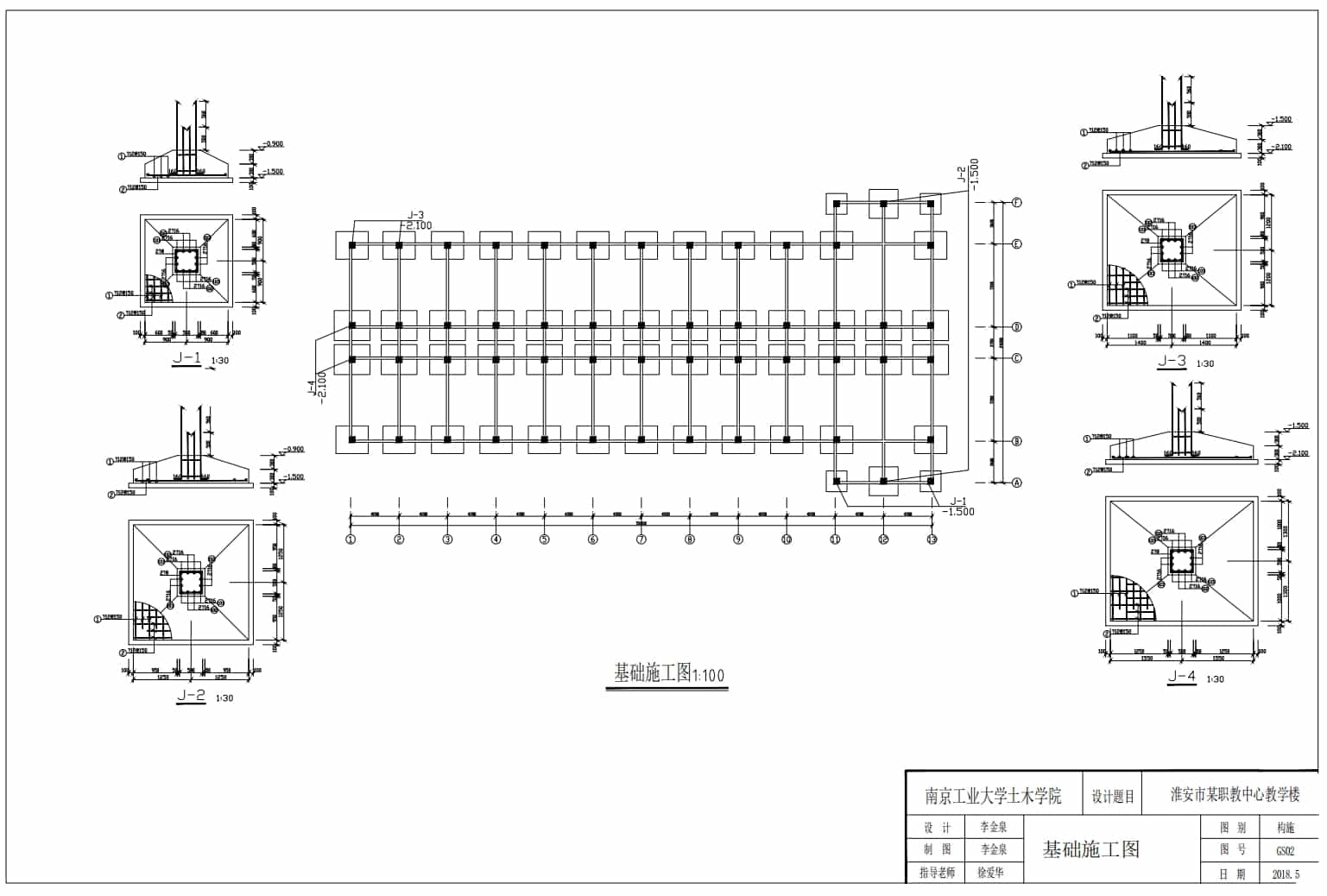

基礎布置圖
基礎布置圖

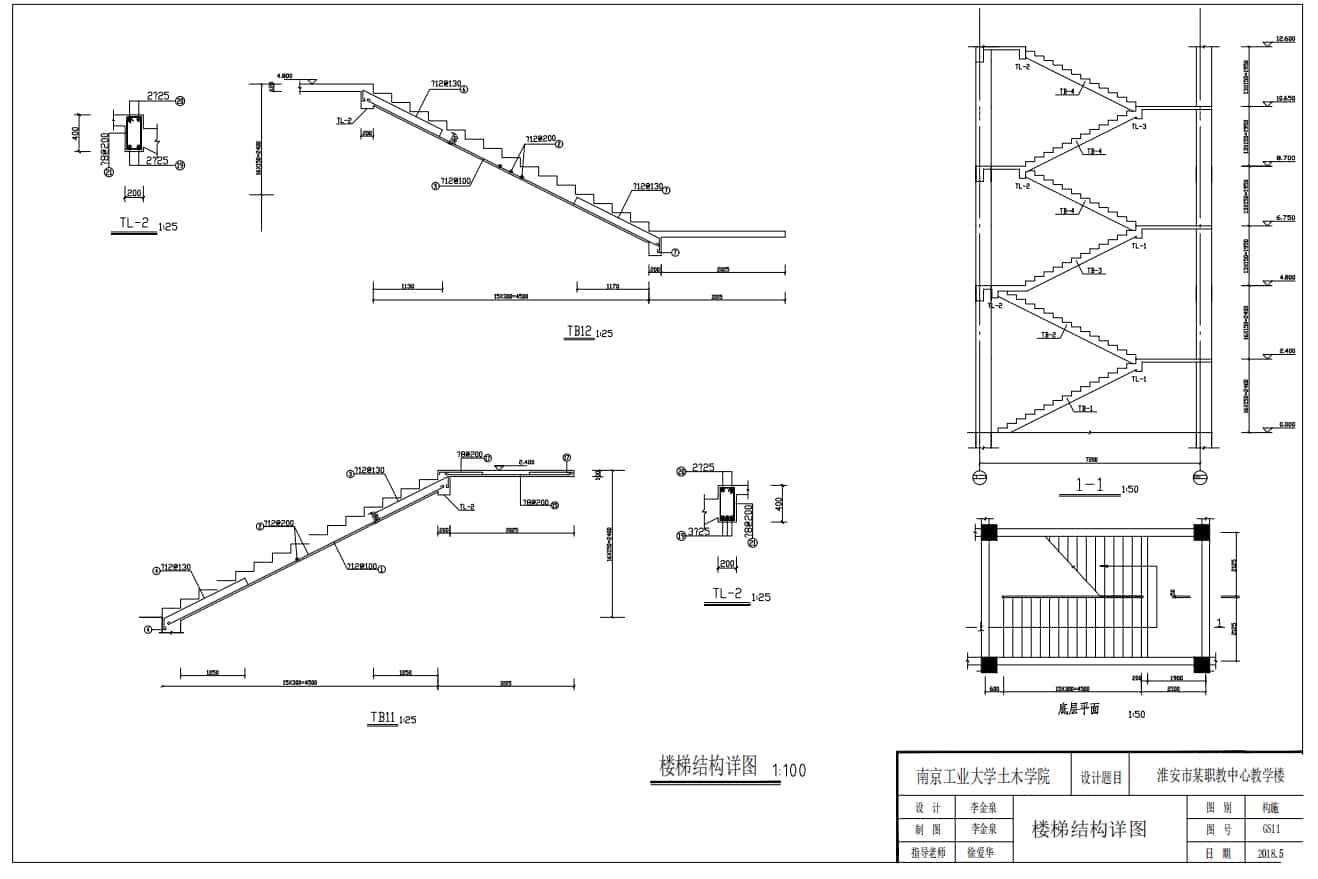

樓梯結構詳圖
樓梯結構詳圖
