5層6800平米沈陽市某鋼框架賓館畢業設計

關鍵字:5層,沈陽,鋼框架,賓館,畢業設計
下載地址
  • 文件大?。?/span>8.91 MB
  • 資料編號:jd003
  • 發布時間:2024-03-06
  • 資料類型:多類型文件打包
  • 適用地區:沈陽市
  • 運行環境:Windows/Mac
  • 所屬欄目:賓館酒店
  • 內容介紹
  • 資料截圖
  • 同類推薦
  • 相鄰資料
  • 相關文章

土木工程網
一、文件列表:
1、計算說明書85頁.doc
2、建筑施工圖6張.dwg
3、結構施工圖8張.dwg

二、內容介紹:
1.本設計為中等規模賓館。位于沈陽市,總建筑面積:6800m2。
2.共5層,底層層高4.2 m,其余各層層高3.9m,室內外高差:0.45m。
三.結構方案
1采用鋼框架——支撐結構體系方案。
2樓板采用壓型鋼板鋼筋混凝土結構。樓梯為混凝土樓梯。
3室內一層地面標高為±0.00。
四.建筑技術條件
1.設計基準期50年。
2.基本風壓0.50kN/m2 , 基本雪壓為0.4kN/m2
3.工程地質條件:
抗震設防烈度為7度,設計基本加速度為0.1m/s2,Ⅱ類場地。建筑地點冰凍深度-1.20m。
  1. 采用鋼框架-支撐結構,柱采用HW工字型鋼,梁采用HM工字型鋼
  2. 橫向跨為三跨,分別為6m 6m 9m跨,縱向為13跨,每跨均為4.8m,次梁拼接在橫向主梁上,每3m一次梁,板為雙向板。
  3. 支撐:在A軸和D軸的5-6跨和9-10跨各設置十字交叉柔性支撐,支撐桿件用雙角鋼,焊縫連接。
  4. 基礎:由于工程所在地的地質良好,采用柱下獨立淺基礎方案設計。
  5.屋面:不上人屋面,采用柔性卷材防水,苯板保溫。
  6.墻體:考慮北方冬天天氣寒冷,保溫采暖要求及賓館商業建筑的居住、辦公要求。應當采用保溫性能好,隔聲效果好的墻體,所以我選擇水泥空心砌塊300×250×160做為墻體材料。
建筑設計總說明
建筑設計總說明

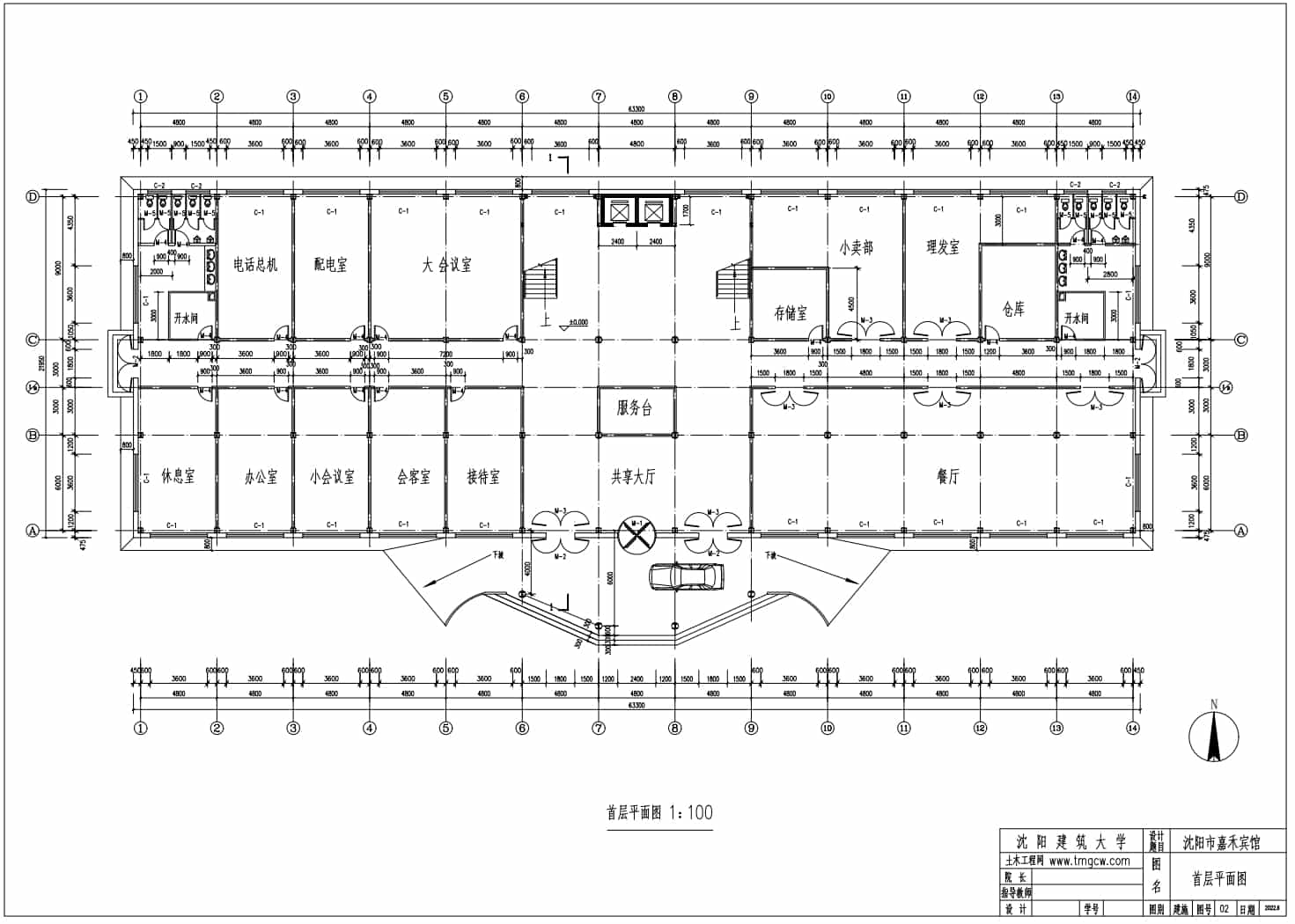

首層平面圖
首層平面圖
標準層平面圖
標準層平面圖
頂層平面圖
頂層平面圖

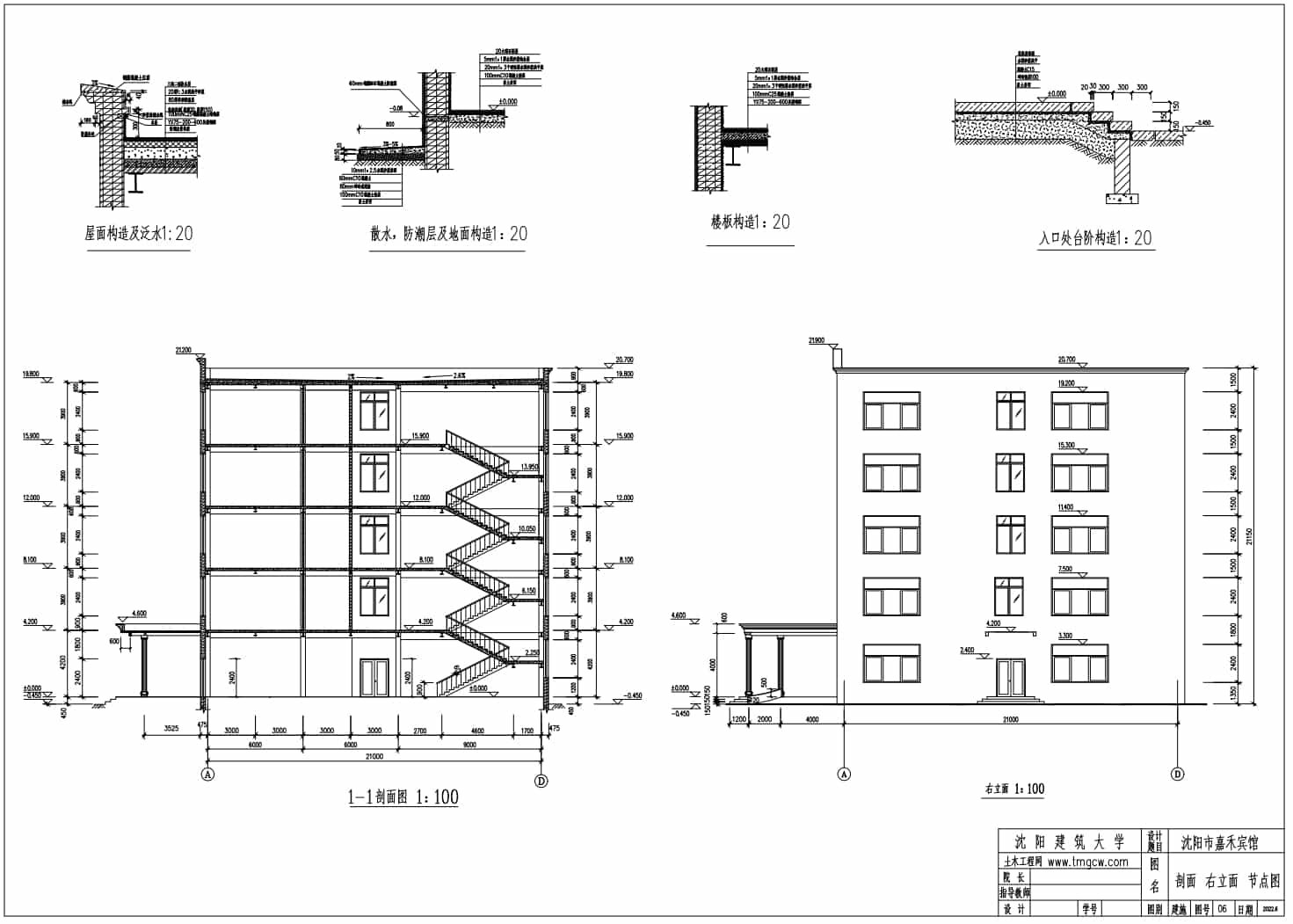

1-1剖面圖、側立面圖、大樣圖
1-1剖面圖、側立面圖、大樣圖

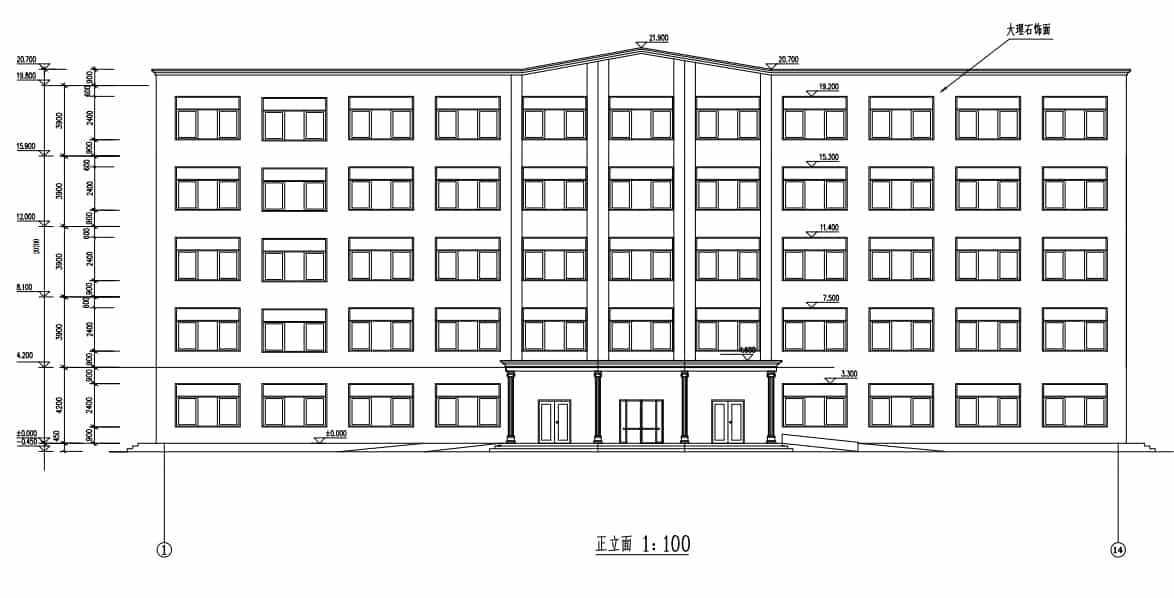

正立面圖
正立面圖
基礎平面布置圖
基礎平面布置圖

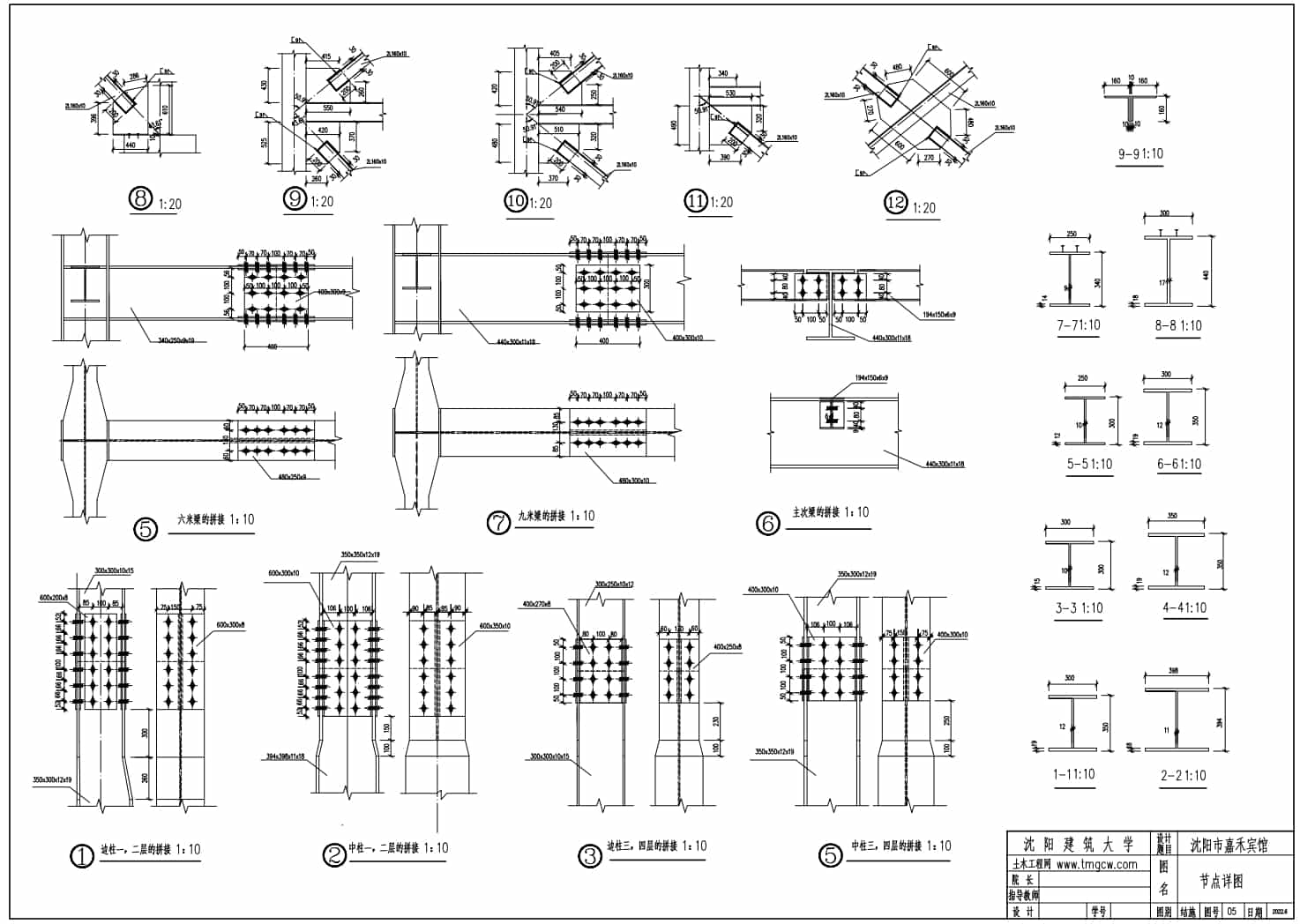

節點大樣圖
節點大樣圖
樓梯配筋圖
樓梯配筋圖
