3層2250平方米局部四層中學綜合辦公樓畢業設計全套

土木工程網

第一部分：相關文檔
1、計算說明書（詳細的計算過程共計134頁，其中手算81頁，剩余為電算對比）
2、開題報告；3、任務書

第二部分：施工圖紙（建筑及結構施工圖合計20張圖紙）
建筑施工圖（9張圖紙）

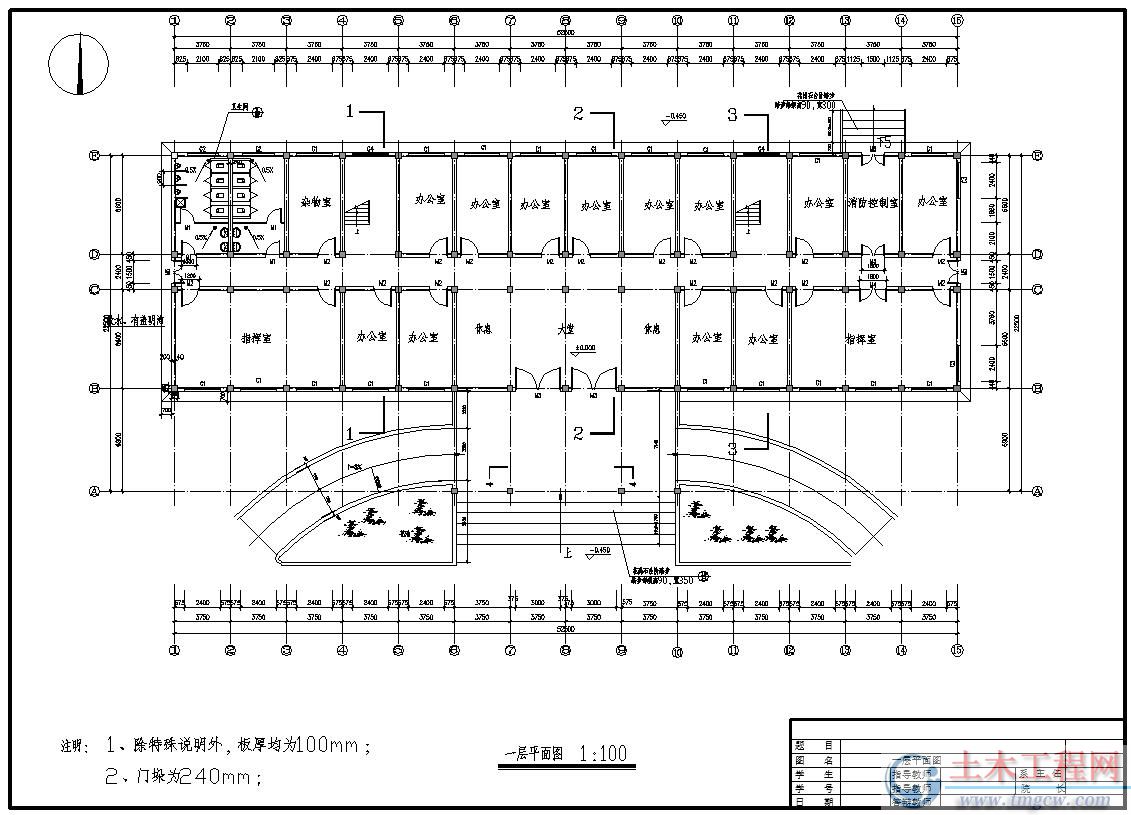

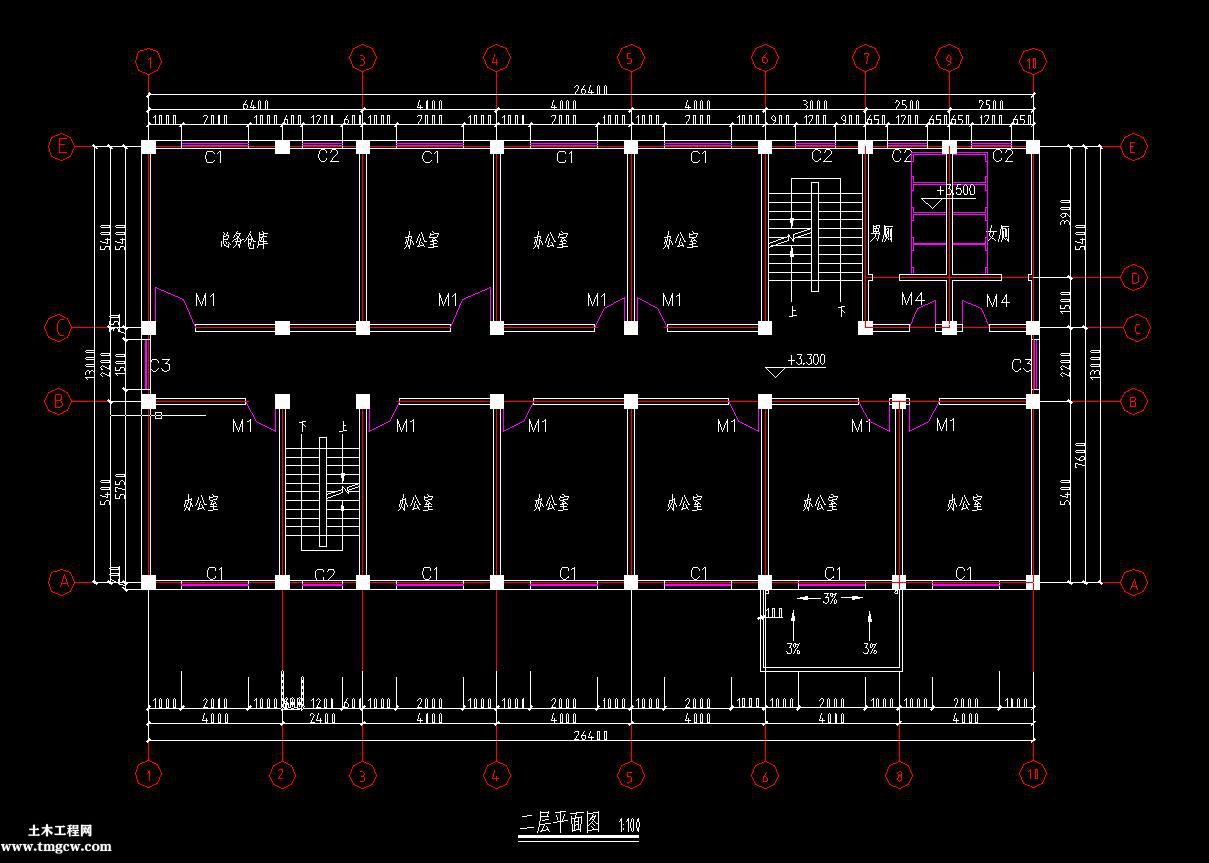

1、總平面圖；2、建筑設計說明、門窗表、圖紙目錄 ；3、一層平面圖；4、二層平面圖；5、三層平面圖；6、四層平面圖、東立圖、剖面圖；7、屋頂平面圖；8、南立面、北立面；9、梯大樣圖；
結構施工圖（11張圖紙）
1、結構設計說明；2、基礎平面布置圖；3、基礎詳圖；4、一~三層板配筋圖；5、四層板配筋圖、四層梁平法標注配筋圖；6、一-三層梁平法標注配筋圖；7、一-三層柱配筋圖；8、四層柱配筋圖；9、③軸框架詳圖；10、樓梯詳圖；11、結構平面布置圖

第三部分：內容介紹
本次設計題目是某中學綜合辦公樓設計，該建筑三層，局部四層，采用框架結構。本設計主要包括建筑設計和結構設計兩部分。
2.1  工程概況
c，按規劃要求：建筑面積為2000~4000 m2，三~四層。具體功能要求為：
1、小辦公室  2、大辦公室 3、會議室 4、活動室 5、其他：檔案室、文印室等。
設計原始資料：
冬季主導風向東北風，平均風速為避免2.6m/s，夏季主導風向為東南風，平均風速為2.6m/s，最大風速為23.7m/s。
常年地下水位于-1.3m，水質對混凝土沒有侵蝕作用。
最大積雪厚度為0.32m，基本雪壓為S。=0.4KN/ m2 ,基本風壓：w。=0.4KN/ m2，土壤最大凍結深度為0.09m。
抗震設計烈度為：6度，第三組。
2.2  工程設計依據
2.2.1  工程氣象條件
基本風壓：w。=0.4KN/ m2
基本雪壓：S。=0.4KN/ m2
建筑設計在整個設計的過程中起著很大的作用，在這一階段，我考慮到建筑的外觀的造型美觀，布局的是否合理，是否舒適，光線是否充沛，日照是否良好等。同時也考慮到經濟方面等的要求?？紤]到本建筑的實際要求與客觀方面的原因，以及“布局合理、美觀大方、設施完備、設計先進”等原則。使得此建筑設計成一座經濟、實用、堅固、美觀的辦公樓。
本次設計綜合考慮了建筑、結構、設備、造價等方面的因素，解決了建筑功能、環境保護、節能、建筑經濟等問題。
2.3  設計目的
通過本地畢業設計，使我能對民用建筑的設計原理有進一步的理解，熟悉使用建筑規范和標準圖集，掌握建筑設計的基本方法和步驟。同時結合工程實際來認識設計中的注意點，也能進一步的提高識圖、繪圖及相關計算機軟件的使用技巧。
2.4  平面設計依據及說明
本建筑采用全框架結構，三層，局部四層，是一座辦公為主的建筑，根據地形的需要，該建筑為面朝南。
第三章  結構設計說明
3.1  設計依據
1. 國家現行的有關結構設計規范、規程及規定。
2. 本工程各項批文及甲方單位要求。
3.2  設計原則
1. 本工程為框架結構，抗震設防烈度為6度，抗震等級為四級。
2.全部圖紙尺寸除標高以米為單位外均以毫米為單位。
3.本工程結構圖中所注標高均為結構標高。
3.3  結構設計方案及布置
該建筑辦公樓，采用全框架結構，混凝土強度等級為C25，結構平面布置見詳圖。
