5層5880平米山西省陽泉市教學樓畢業設計

土木工程網

一、文檔列表

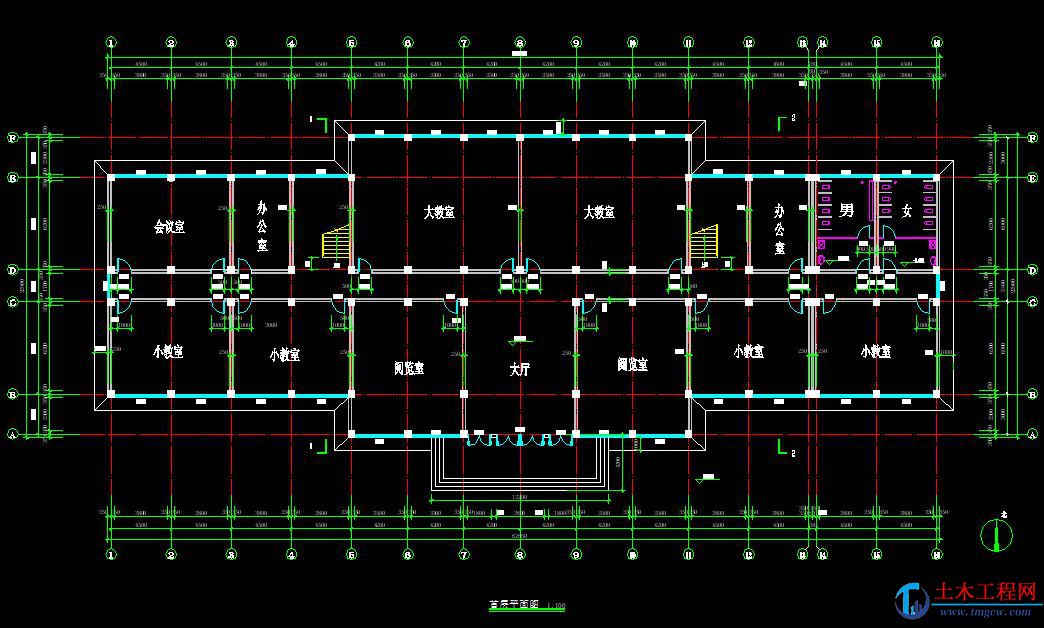

1、計算說明書81頁；2、建筑施工圖9張；3、結構施工圖4張
二、內容介紹
1.1  工程簡介
1.1.1  設計題目：山西省陽泉市某學校綜合樓
1.1.2  設計依據：本工程系根據陽泉市規劃部門批準之方案和有關《建筑設計規范》進行設計的。
1.1.3  設計要求：建筑耐久年限二級（50年），耐火等級二級，抗震設防為7度。
1.1.4  建筑地點及地基平面圖：
本建筑位于陽泉市開發區，場地地形平坦。其擬建基地平面圖任務書

1.1.5  結構形式：框架結構
1.1.6  建筑規模：
   本建筑為五層、三跨框架結構。建筑面積大約為5880mm2,其中教室面積大約為1800mm2，辦公區面積大約為400mm2，實驗室面積大約為1000mm2，其他房屋面積大約為1000mm2，層高為4.2m；
1.2  建筑技術條件資料
1.2.1  氣象條件：
基本風壓0.40KN/m2   基本雪壓0.35KN/m2。
1.2.2  工程地質條件（見設計任務書）
1.3  建筑方案簡要說明
1.3.1  朝向：
   教學樓就是為學生提供正常教學的場所空間。由于它的功能要求，空間特征及交通組織等，故此建筑選擇坐北朝南的朝向。
1.3.2  本樓各層均采用自然排風。
1.3.3  采用自然和人工采光相結合的方式。
1.3.4  開間模數：
   根據我國自己的實踐建議采用三種開間模數，即3M.采用這相關模數的優點有三：
①能滿足商場購物的正常要求，與工業化生產緊密結合，
②考慮結構的互換性，有利于預制構件的大量生產
③與我國統一的標準窗扇采用0.3m為倍數尺度結合起來，故本建筑采用建筑模數為3m。
1.3.5  進深： 采用6.9m進深，能夠滿足教學的要求。
1.3.6  層高： 根據資料層高取4.2 m。
1.3.7  頂棚： 均采用粉底。
1.3.8  地面：教學樓地面均采用水磨石做法。
1.3.9  墻體： 采用加氣混凝土空心砌塊，內外墻厚均為250厚，對于小于500的墻垛用粘土磚砌。
1.3.10  安全疏散和防火分區：
     本建筑要求耐火等級為Ⅱ級，《規范》要求防火分區間 的最大允許面積為1000mm2,每層設一個防火分區每層最大面積864mm2，均符合防火要求。對房間超過60mm2以上的均設置兩個以上的門。各層均設消防栓。底層開一個大門，樓內設有兩部樓梯，以滿足人流的疏散與防火要求。
1.3.11  走廊寬度
    決定寬度的因素包括交通量、建筑物長度及門的開啟方向，為防止突發性火災或減少火災危害程度，人流量較大，故取2.4m寬度。
1 結構方案確定說明
1.1  建設項目名稱：太工陽泉學院
1.1.1  建筑介紹：建筑面積為5880㎡，綜合樓為五層鋼筋混凝土框架結構體系，樓蓋及屋蓋均采用現澆鋼筋混凝土框架結構，樓板厚度采用120㎜，填充墻采用蒸壓粉煤灰加氣混凝土砌塊。
1.1.2  優缺點：
主要優點：結構整體性好，建筑布置靈活性大，能滿足使用要求高，功能復雜，有抗震要求的高層建筑的要求。本建筑梁、柱、屋面板、樓面板全為現澆，以便房間靈活布置和施工方便（預留孔洞）。
主要缺點：現場工作量大，模板耗用量大。
1.2  設計資料：
1.2.1  基本參數：
氣象條件: 基本風壓0.40KN/m2   基本雪壓0.35KN/m2。
工程地質條件:根據對建筑基地的勘察結果，地質情況見表1
建筑地點冰凍深度：-0.7米；
建筑場地類別：II類場地土；
地震設防烈度：7度。
