8層6500平米河南某框架旅館畢業設計

土木工程網

第一部分 計算書

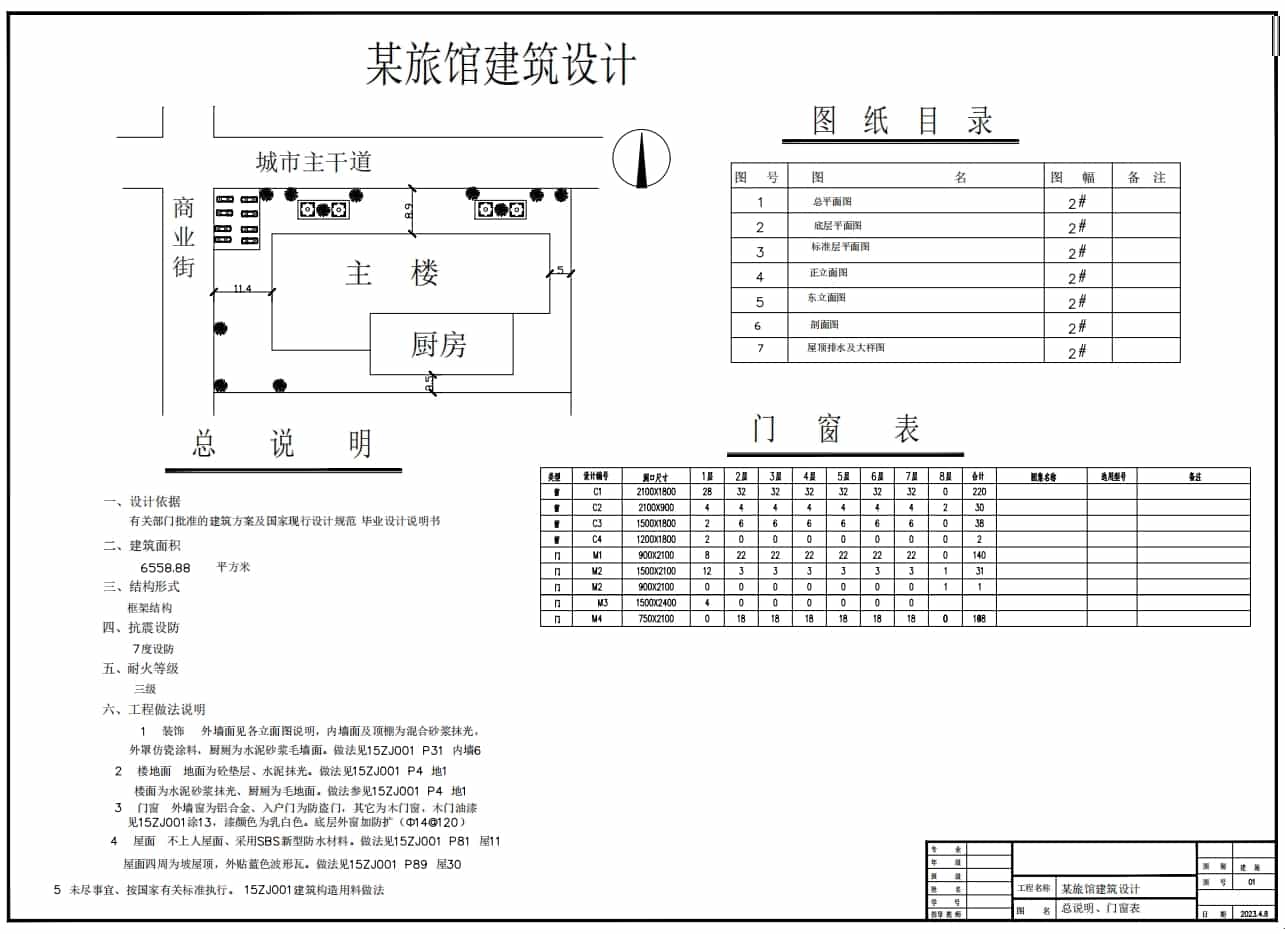

1、計算說明書.doc（詳細的計算過程共105頁） 2、目錄.doc 3、表格.doc
第二部分 圖紙（共15張）
建筑圖（10張）

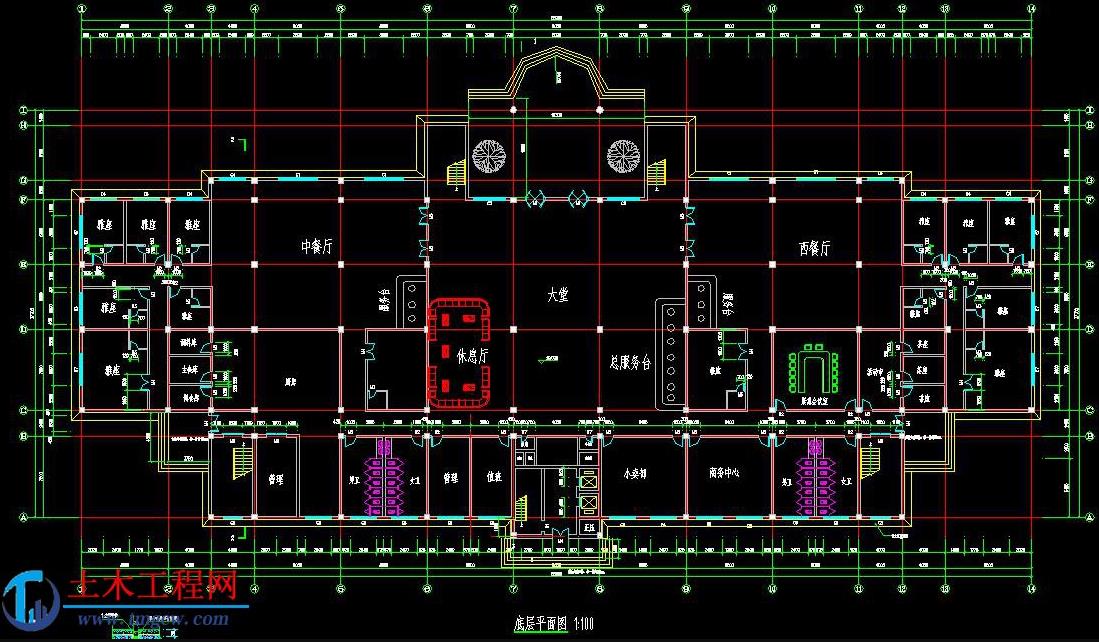

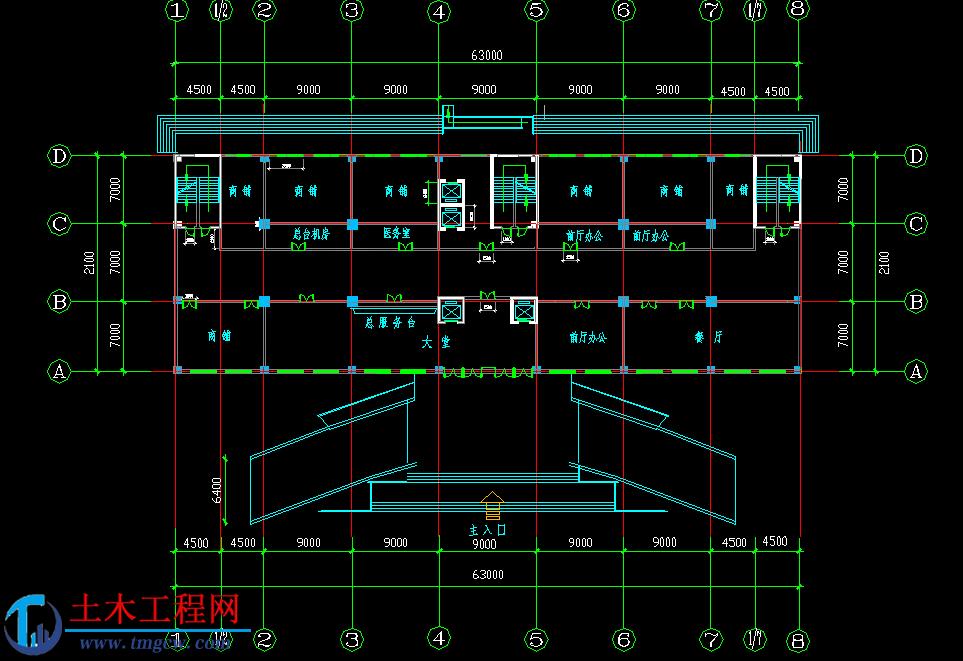

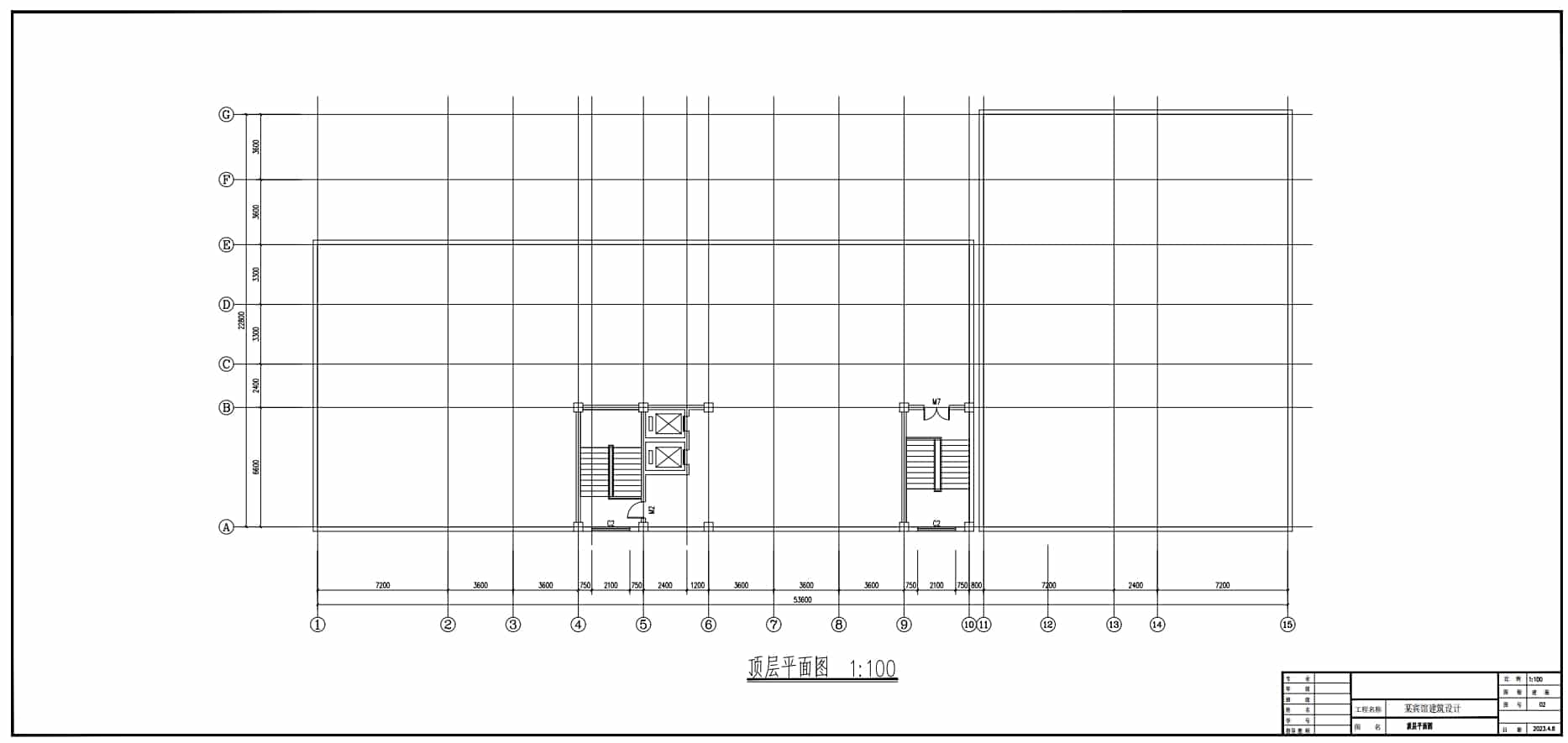

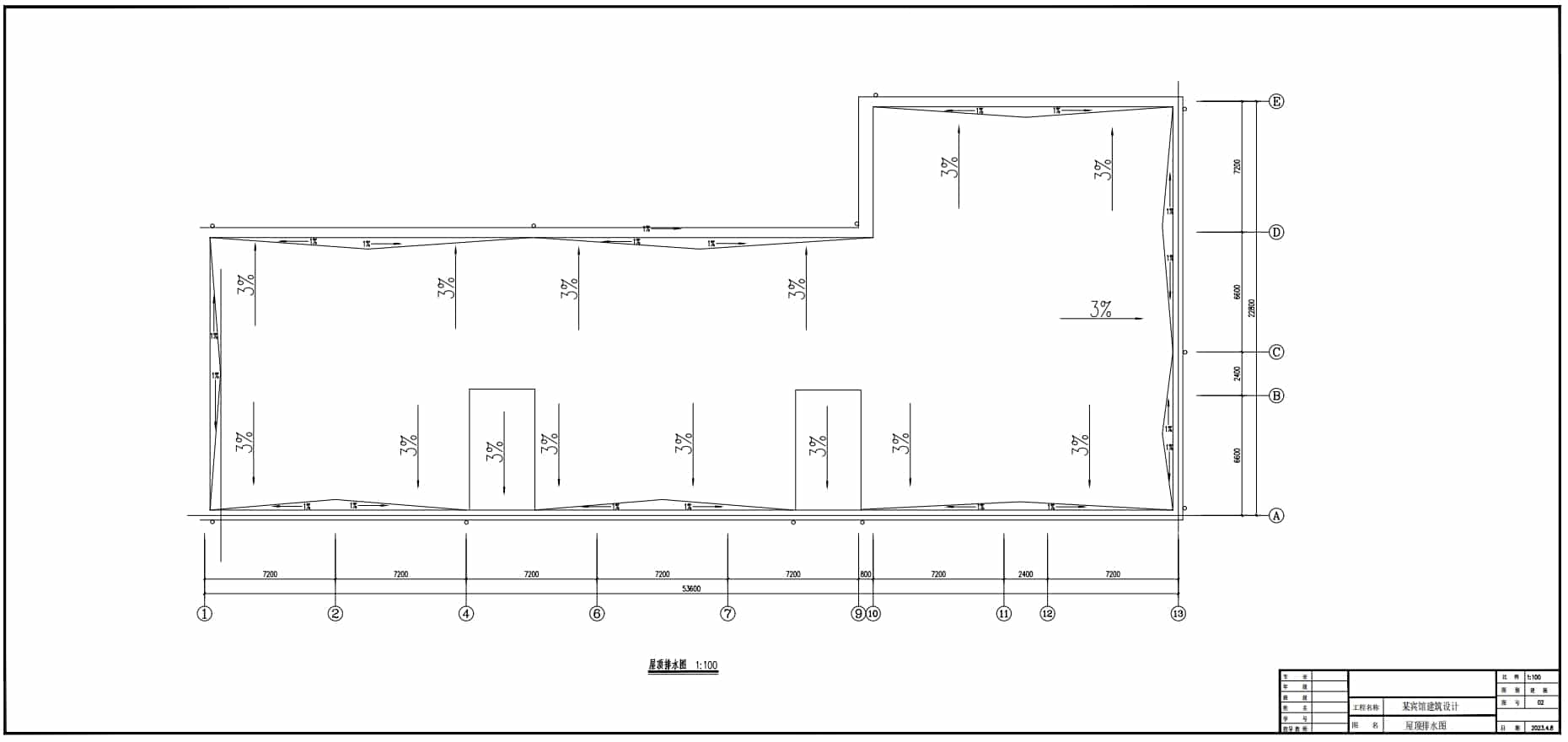

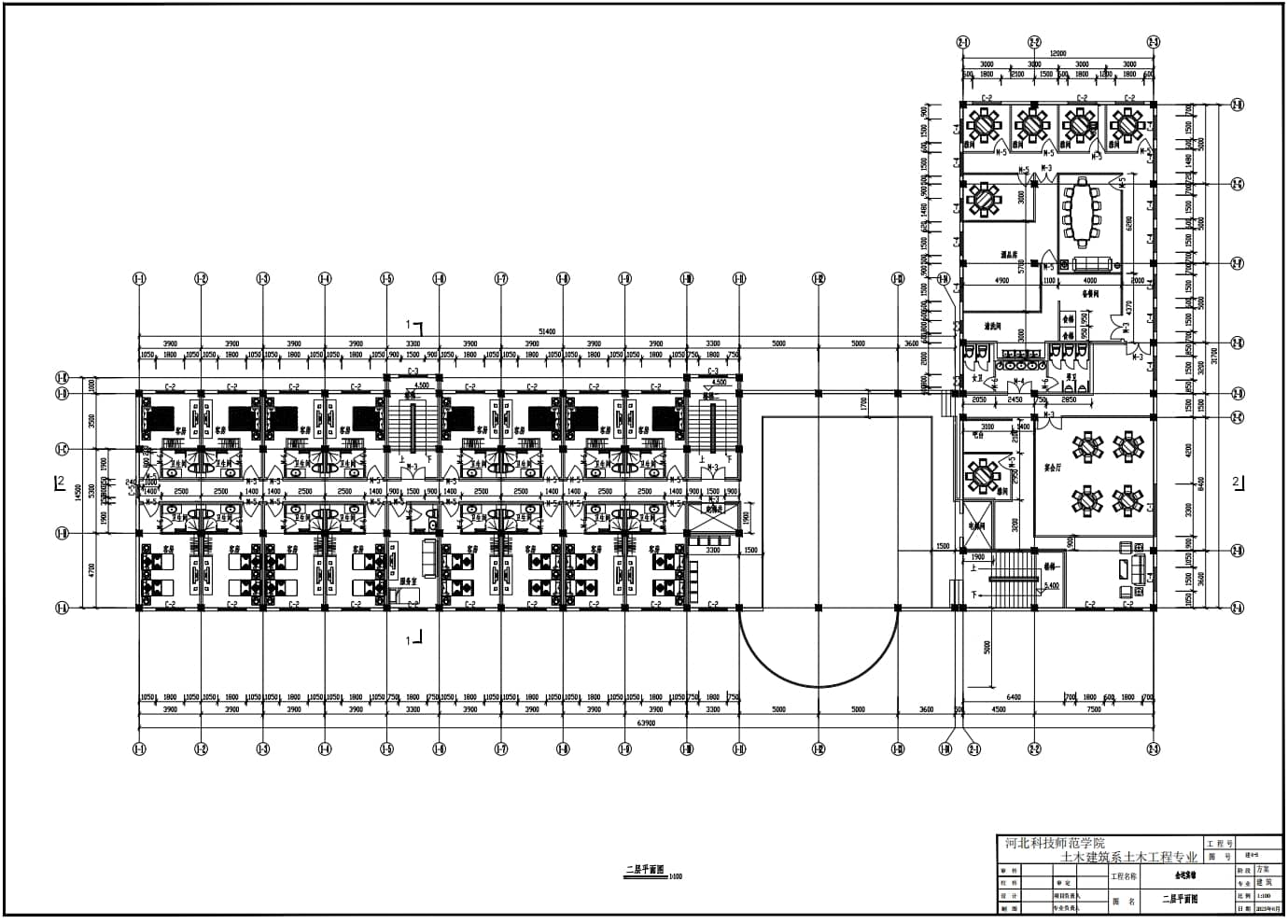

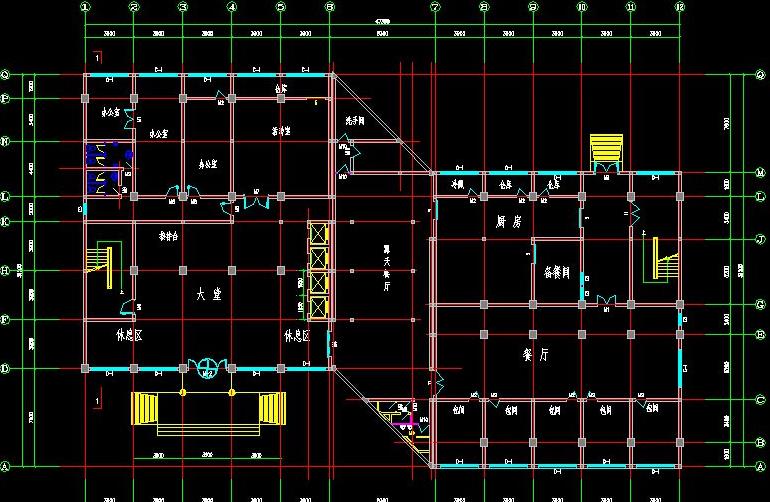

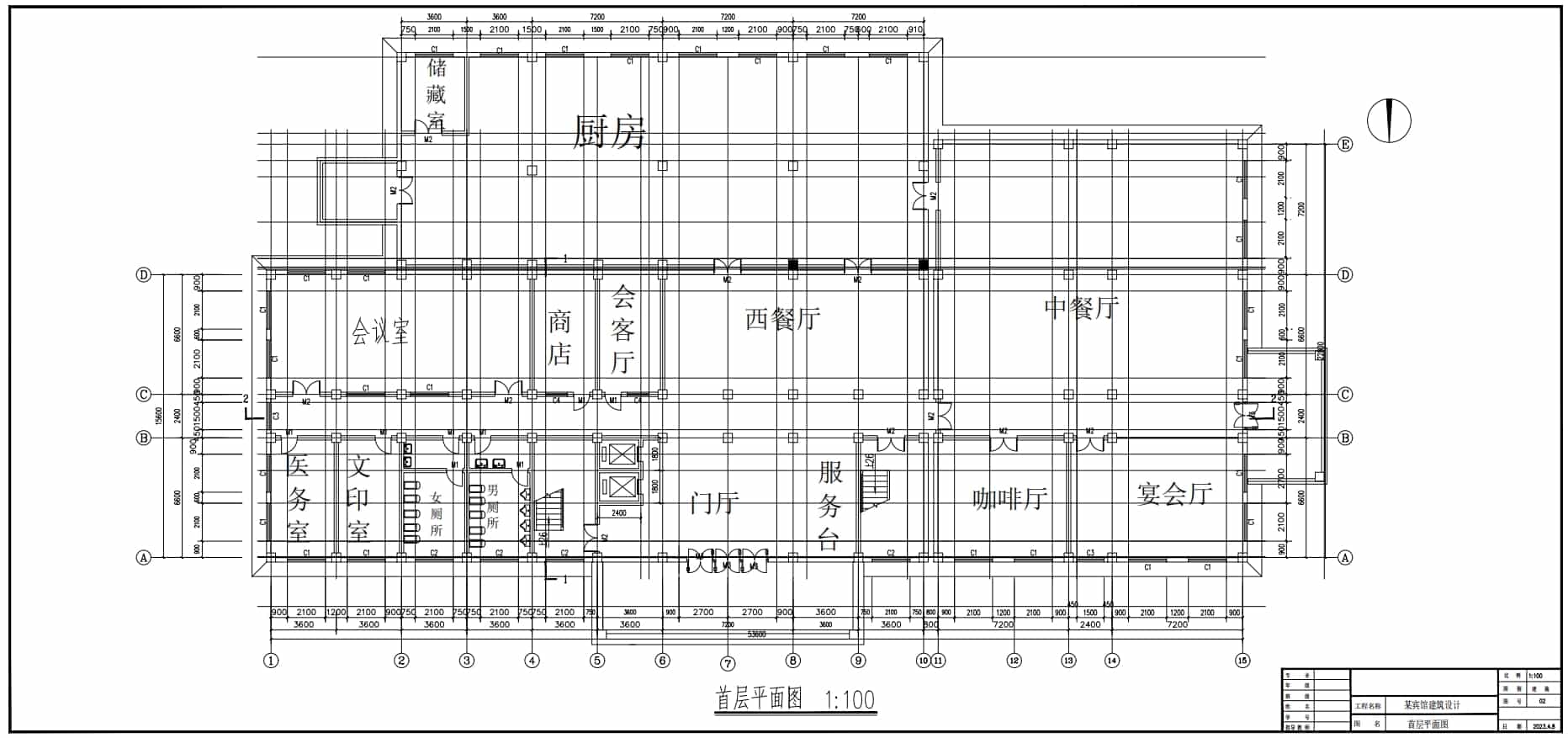

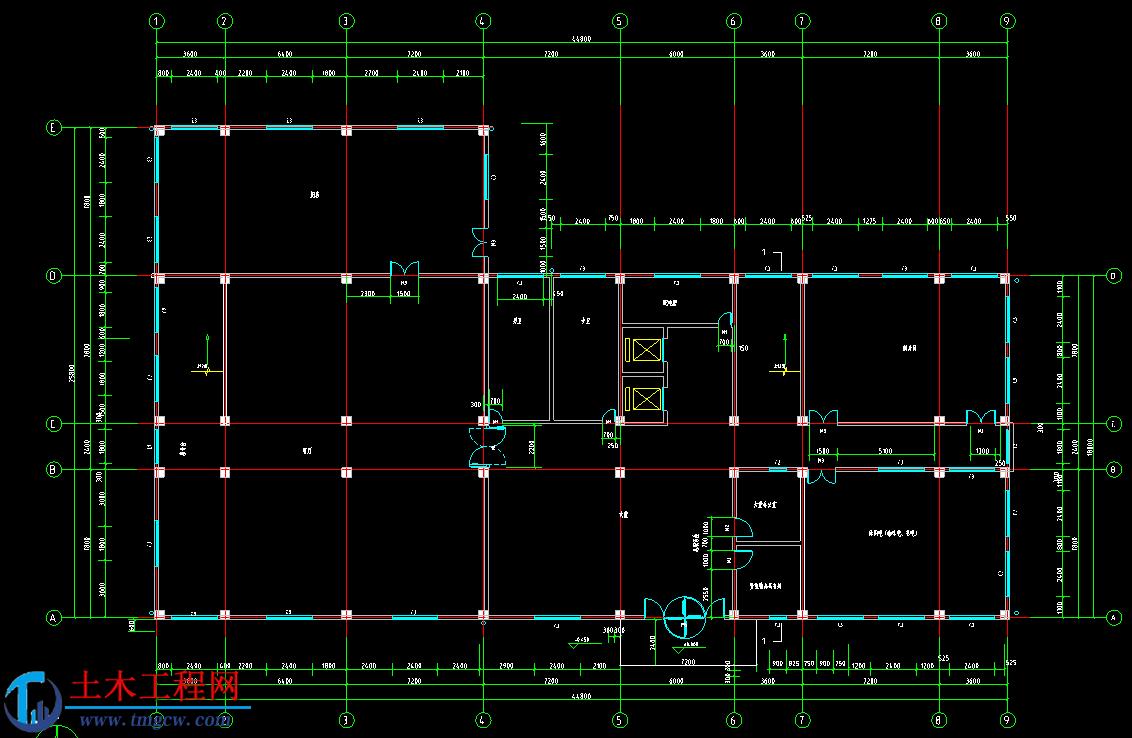

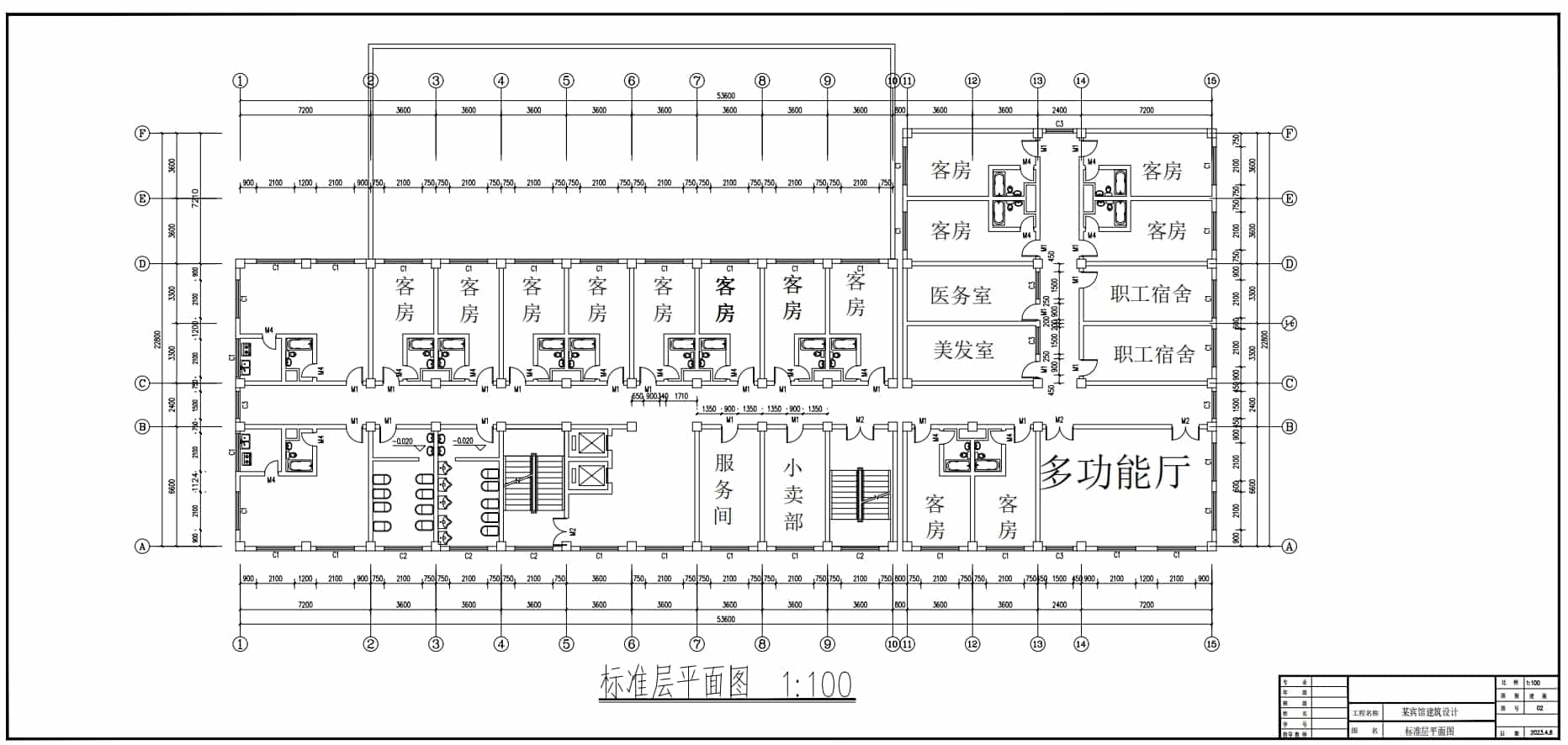

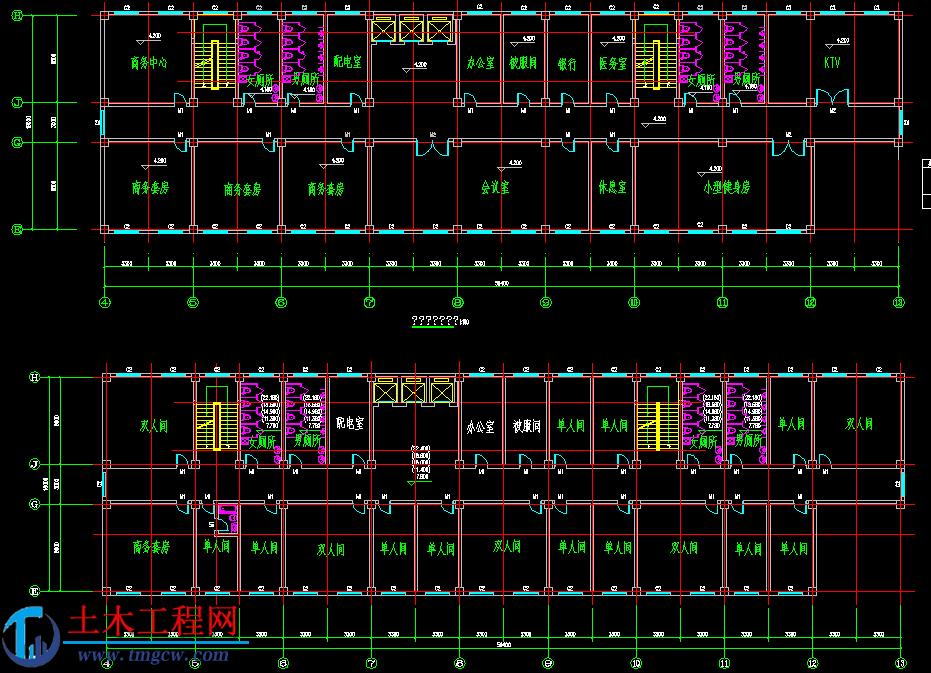

1、首層平面圖.dwg 2、標準圖平面圖.dwg 3、頂層平面圖.dwg 4、屋頂排水圖.dwg

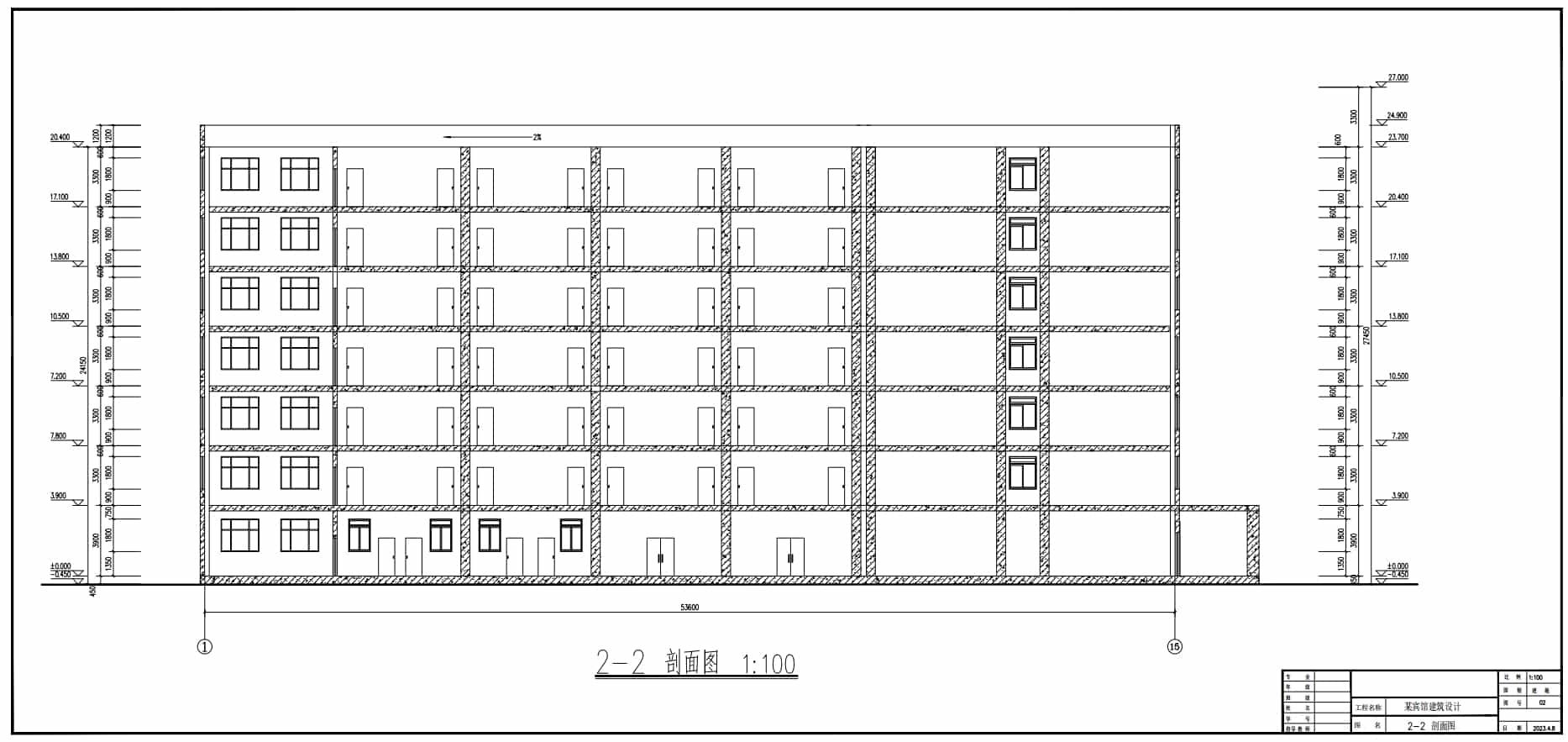

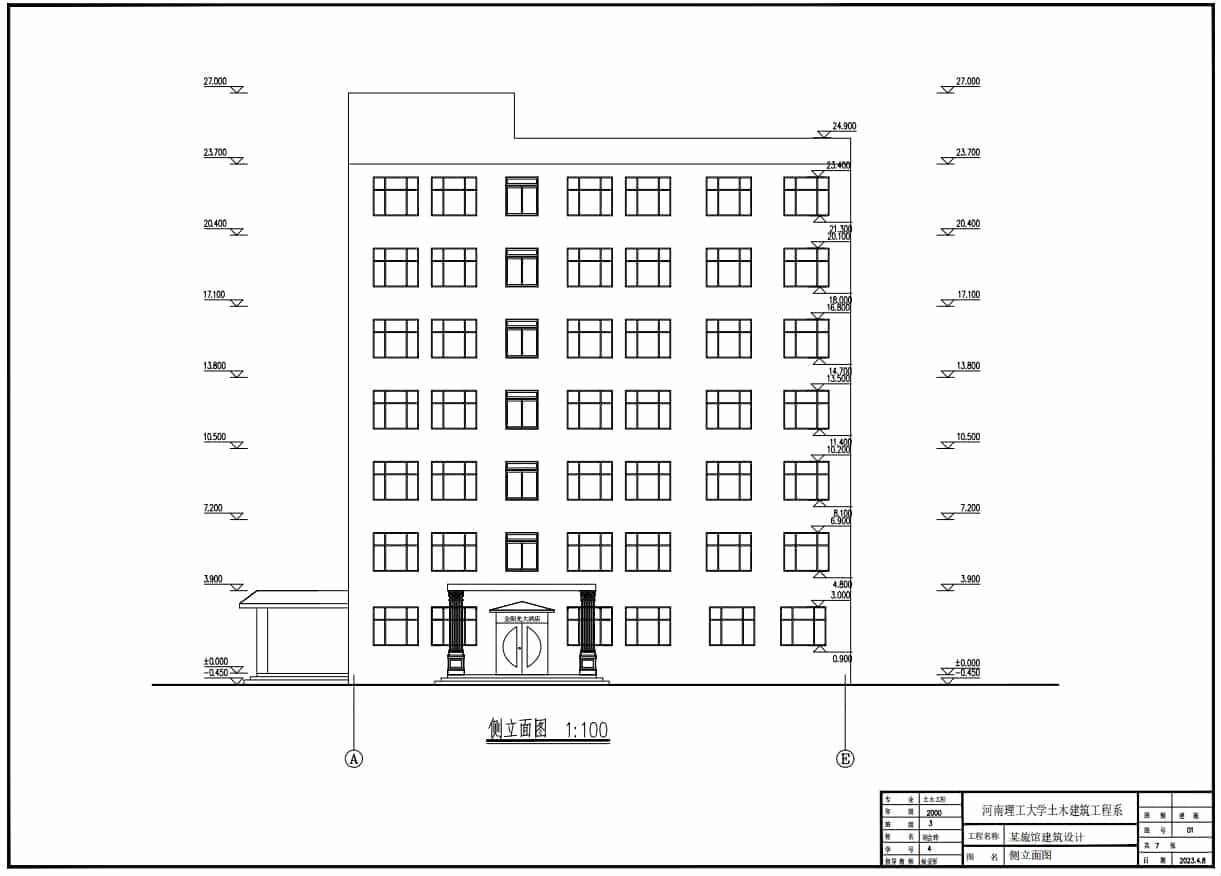

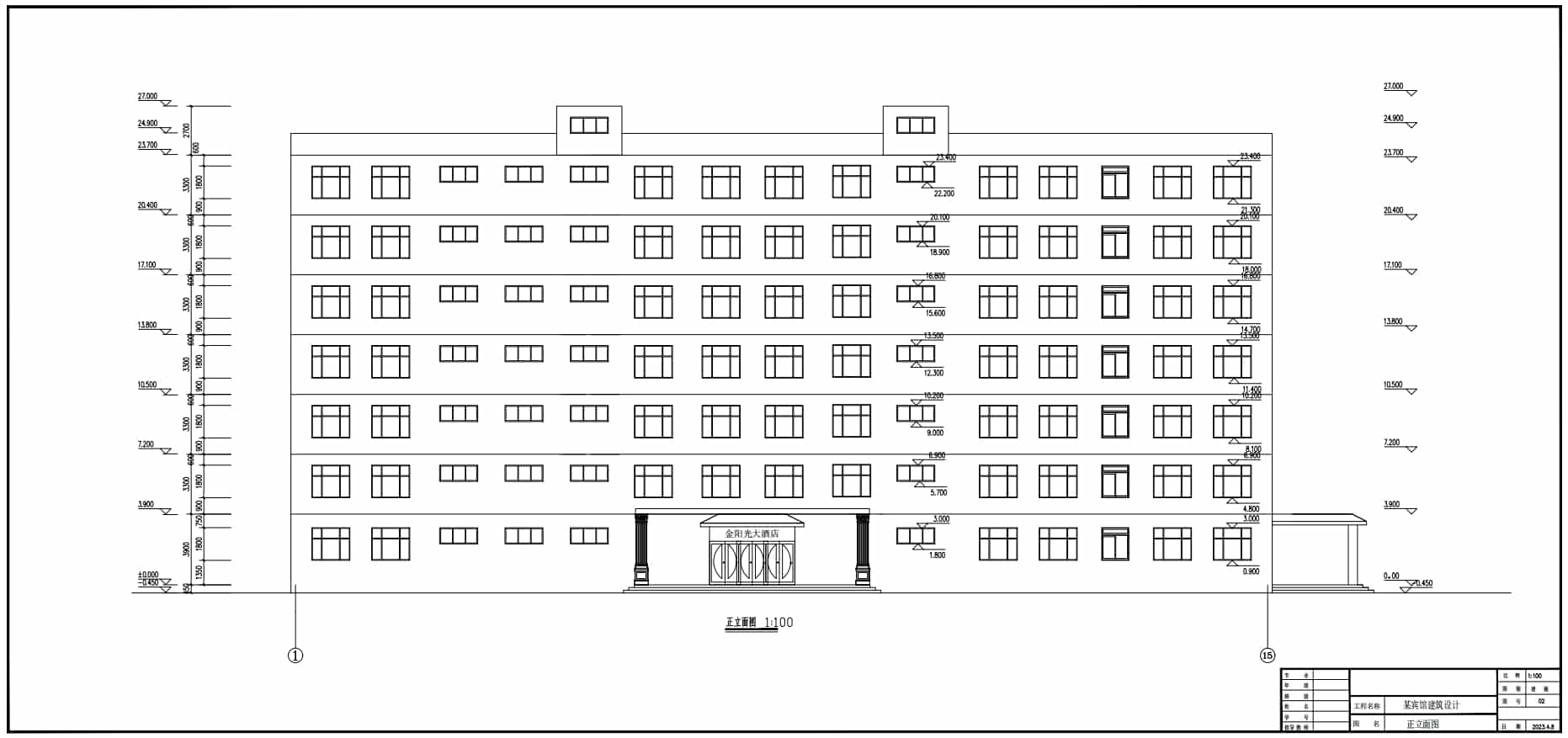

5、正立面圖.dwg 6、側立面圖.dwg 7、1-1剖面圖.dwg 8、2-2剖面圖.dwg
9、詳圖.dwg 10、總平面圖.dwg
結構圖（5張）

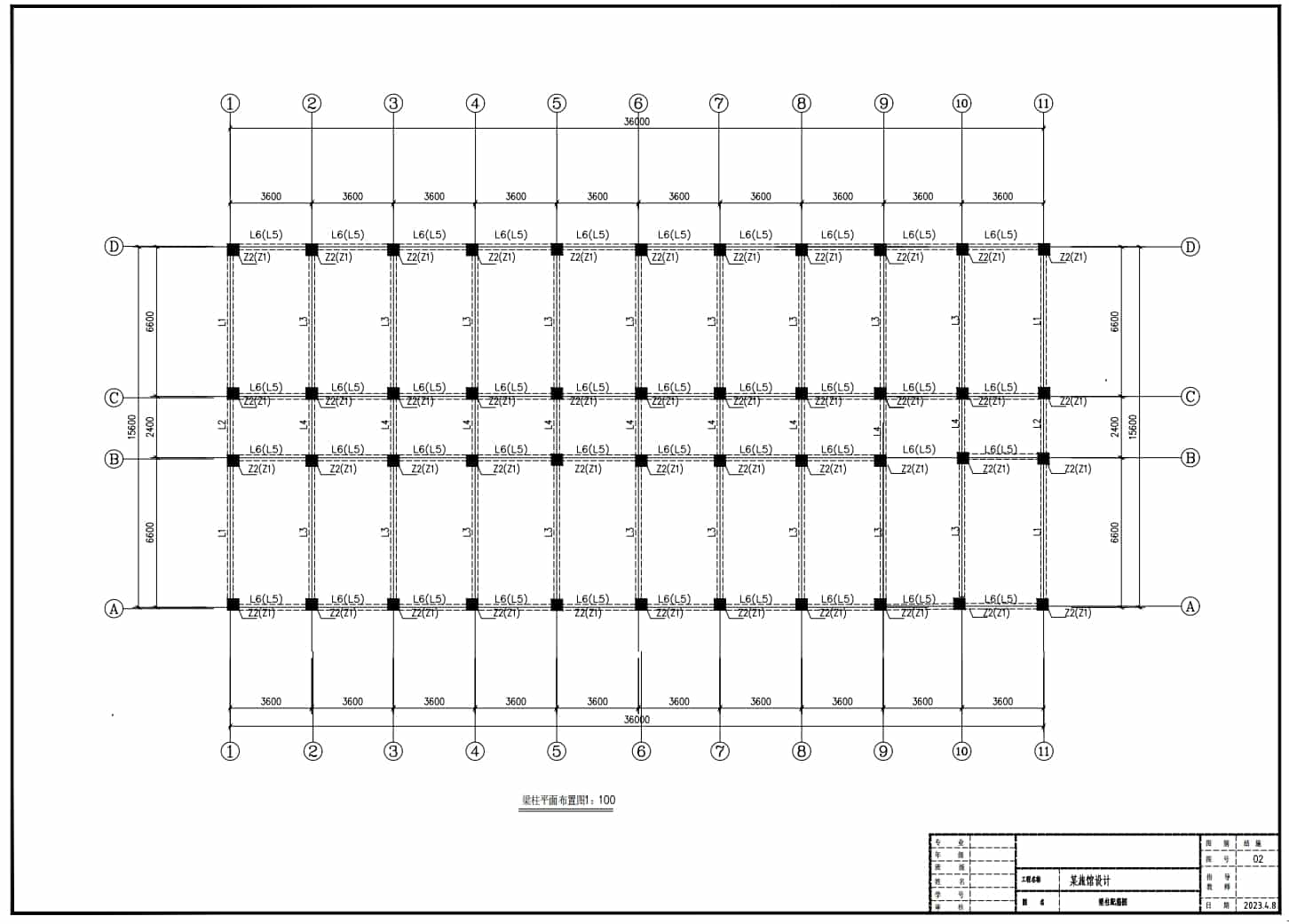

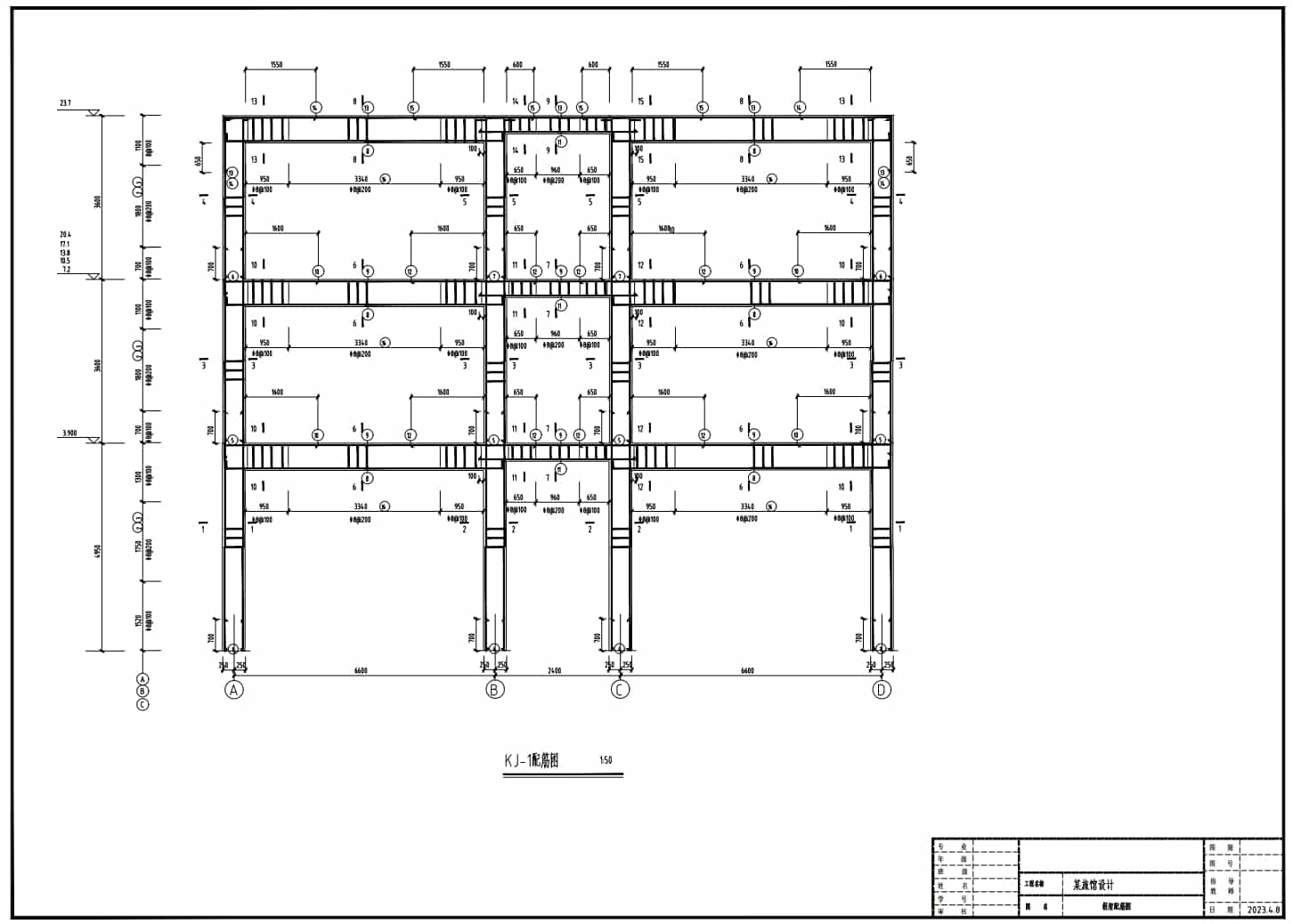

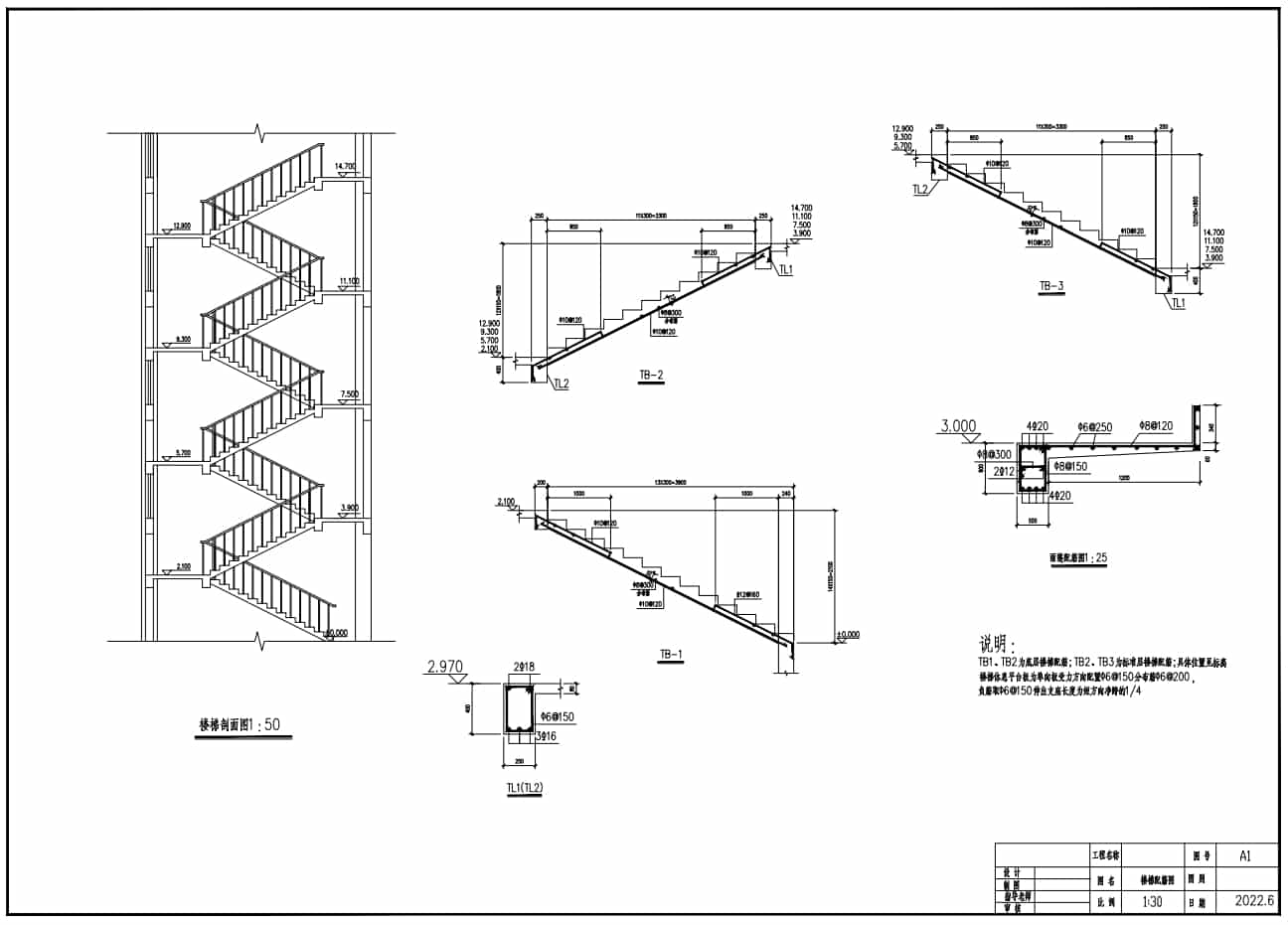

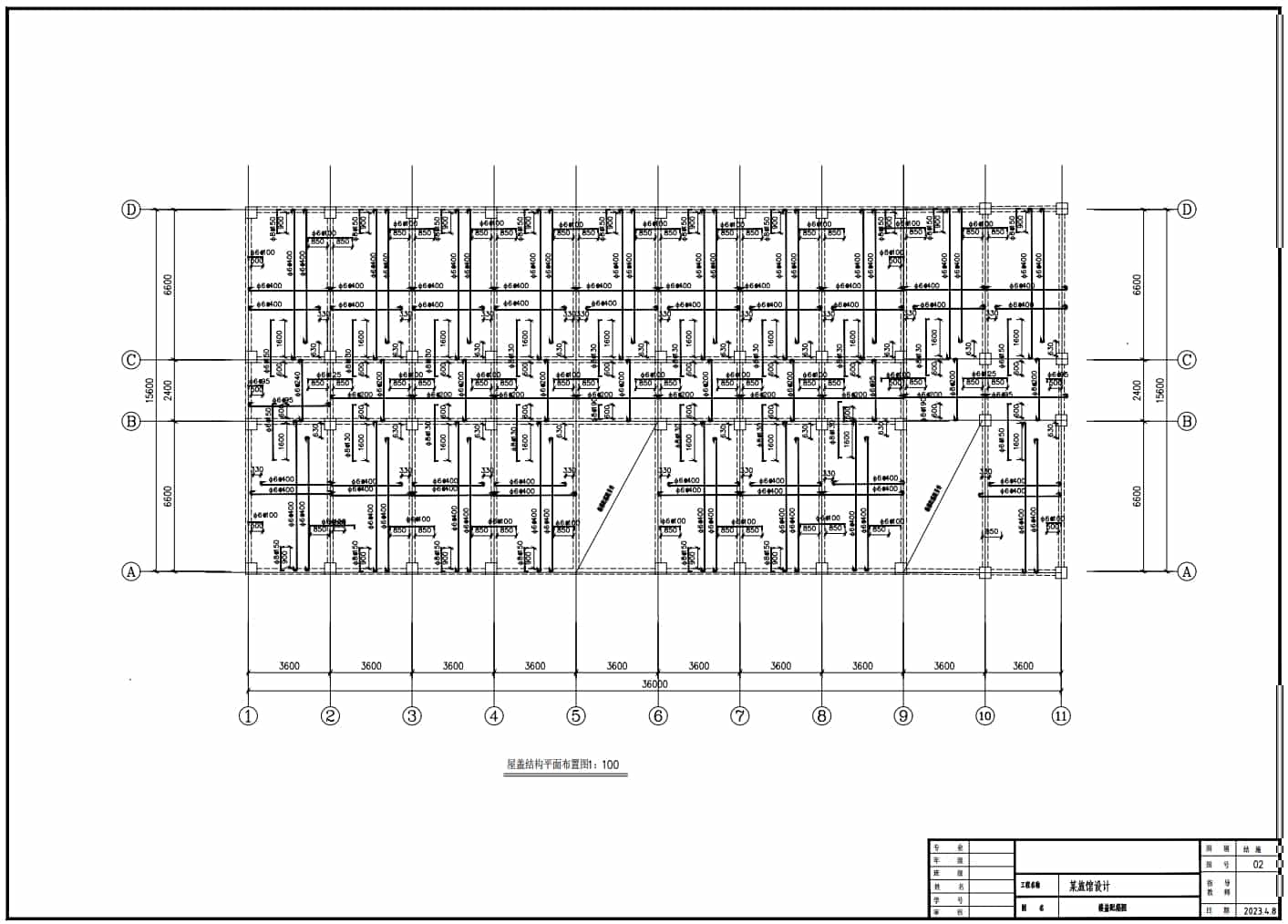

1、梁柱布置.dwg 2、框架圖.dwg 3、柱的配筋圖.dwg 4、樓梯配筋圖.dwg 5、屋蓋結構平面布置圖.dwg
第三部分 內容介紹
工程概況：某旅館設計樓，主體七層，鋼筋混凝土框架結構，局部8層。梁板柱均為現澆，建筑面積約為6500m2，建筑物平面為L形，受場地限制，寬40m，長為70m，建筑方案確定，房間開間3.6m，進深6.6m，走廊寬2.4m，底層層高3.9m，其它層高3.3m，室內外高差為0.45m，設防烈度7度，一類場地。地震參數區劃的特征周期分區為二區，抗震等級二級。
3.1.2 設計資料
（1） 氣象條件
基本風壓0.35KN/m2;基本雪壓0.25 KN/m2.
（2） 抗震設防
      七度近震。
 (3) 層面做法： 二氈三油防水層；
冷底子油熱瑪蹄脂二道；
水泥石保濕層（200mm厚）；
20mm厚水泥砂漿找平層；:
120mm后鋼筋混凝土整澆層；
吊頂（或粉底）。
(4)  樓面做法： 水磨石地面；
120mm厚鋼筋混凝土整澆層；
粉底（或吊頂）。
混凝土強度等級為C30，縱筋2級，箍筋1級。
(2) 梁的計算跨度
以上柱形心線為準，由于建筑軸線與墻軸線不重合，故建筑軸線與結構計算跨度相同，見圖中所示。
底層柱高度：h=3.9m+0.45m+0.5m=4.85m，其中3.9m為底層層高，0.45m為室內外高差，0.5m為基礎頂面至室外地面的高度，其它柱高等于層高，即3.3m，由此得框架計算簡圖
①    框架柱宜采用對稱配筋以適應水平荷載和地震作用正反兩向的要求。
②    框架柱縱向鋼筋最大配筋率ρmax（包括柱中全部縱筋）在非抗震時不應大于5%，抗震設計時不應大于4%，在搭接區段內不應大于5%；當柱凈高與截面有效高度之比為3～4時（短柱），其縱向鋼筋單邊配筋率不宜超過1.2%，并沿柱全長采用符合箍筋。
③    為保證柱的延性，框架柱中全部縱向鋼筋截面面積與柱有效結脈內積之比ρ不應小于ρmin(見表27)。
