9層9462平米廣西南寧某框架結構培訓大樓畢業設計含標書

土木工程網

一、文檔列表

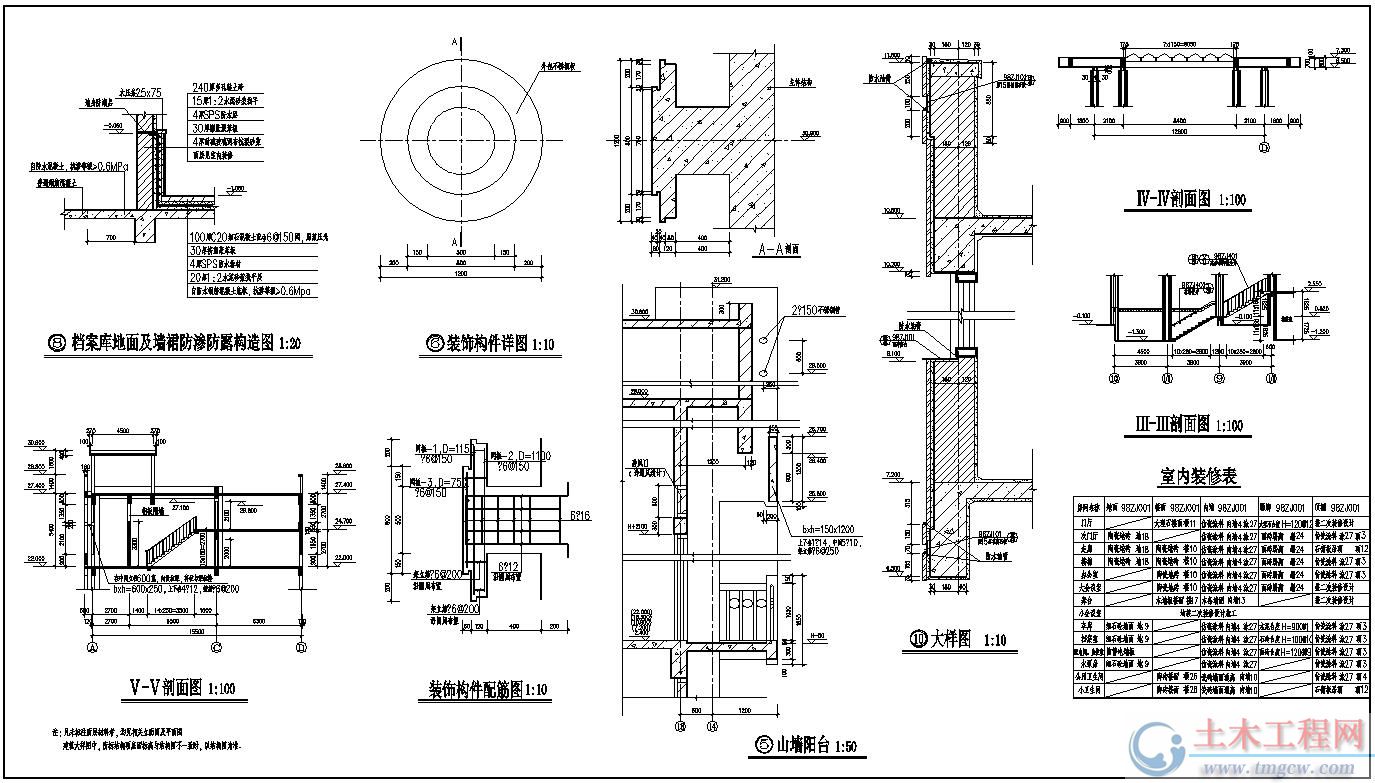

1、計算說明書；建筑施工圖18張；結構施工圖31張
二、內容介紹
本工程根據建筑設計資料進行結構設計及標書設計。
1．規模：本工程為南寧市某縣培訓大樓，建筑設計工作已完成?？偨ㄖ娣e9462.13m2?？倶菍訛榈厣?層，局部9層。各層的層高及各層的建筑面積、門窗標高詳見建筑施工圖。
2．防火要求：建筑物屬二級防火標準。
3．結構形式：鋼筋混凝土框架結構。填充墻厚度詳表一。
4．氣象、水文、地質資料：
（1）主導風向：夏季東南風、冬秋季西北風?；撅L壓值W0詳表一。
（2）建筑物地處某市中心，不考慮雪荷載和灰荷載作用。
（3）自然地面-10m以下可見地下水。
（4）地質資料：地質持力層為粘土，孔隙比為e=0.8，液性指數IL=0.90，場地覆蓋層為1.0M，場地土壤屬Ⅱ類場地土。地基承載力詳表一。
（5）抗震設防：此建筑物為一般建筑物，建設位置位于近震區，其抗震設防烈度為6度。

結構設計內容
（1）結構布置與荷載計算：應用PKPM軟件建立結構計算模型，并輸入荷載。
（2）結構計算分析：應用PKPM軟件進行結構計算。
（3）構件截面設計及構造要求：應用PKPM軟件進行結構計算、出施工圖，對照規范校核構造要求。
（4）基礎設計：應用PKPM軟件進行設計、出施工圖。
（5）樓梯設計：應用相關設計軟件進行樓梯設計，用AutoCAD 繪施工圖。
（6）手工計算部分：①對指導教師指定的平面框架進行設計，計算其荷載、內力，進行彎矩調幅、內力組合，選擇其中一層框架梁（1/0A軸至○D軸）、一軸框架柱（底層至頂層）進行截面配筋；②在指導教師指定的樓板層選擇邊界條件不同的現澆板3～5塊進行設計，計算其配筋量并選配鋼筋；③對指導教師指定的一層樓梯進行設計；④選擇一柱下基礎進行設計；⑤將手工設計結果與軟件設計結果進行比較分析。
（7）整理結構設計成果：①編制結構設計說明；②整理設計計算書；③整理、打印施工圖，圖紙規格為1號或2號圖紙。

標書設計內容
1．設計原則和程序
通過畢業設計使學生能掌握建筑工程招標投標書的編制方法，即工程預算與建筑施工設計的內容由單位工程施工圖預算與單位工程施工組織設計（商務標和技術標）兩大部分組成。依據是指導教師提供的施工圖及有關規范。
2．設計內容和步驟
（1）單位工程施工圖預算內容與步驟
① 熟悉圖紙，劃分工程項目；② 計算工程項目的工程量；③ 套定額，計算直接費；④工料分析，匯總材料，計算材料價差；⑤ 套取費率，編制工程預算，整理成冊。
（2）單位工程施工組織設計內容
① 工程概況及施工條件分析；② 施工部署及施工方案確定；③ 施工進度計劃及資源計劃；④ 施工現場平面布置圖；⑤ 施工準備、質量、安全、文明施工措施；⑥ 技術經濟指標及結束語。
（3）單位工程施工組織設計步驟
① 熟悉資料，編寫工程概況；② 施工方案與施工方法；③ 計算工程量、編制施工進度計劃；④ 施工準備工作計劃及各項資源需用量計劃；⑤ 施工平面圖的布置與繪制。
