5層2660平米山東省某框架結構住宅樓畢業設計全套新規重制版

一、文件列表

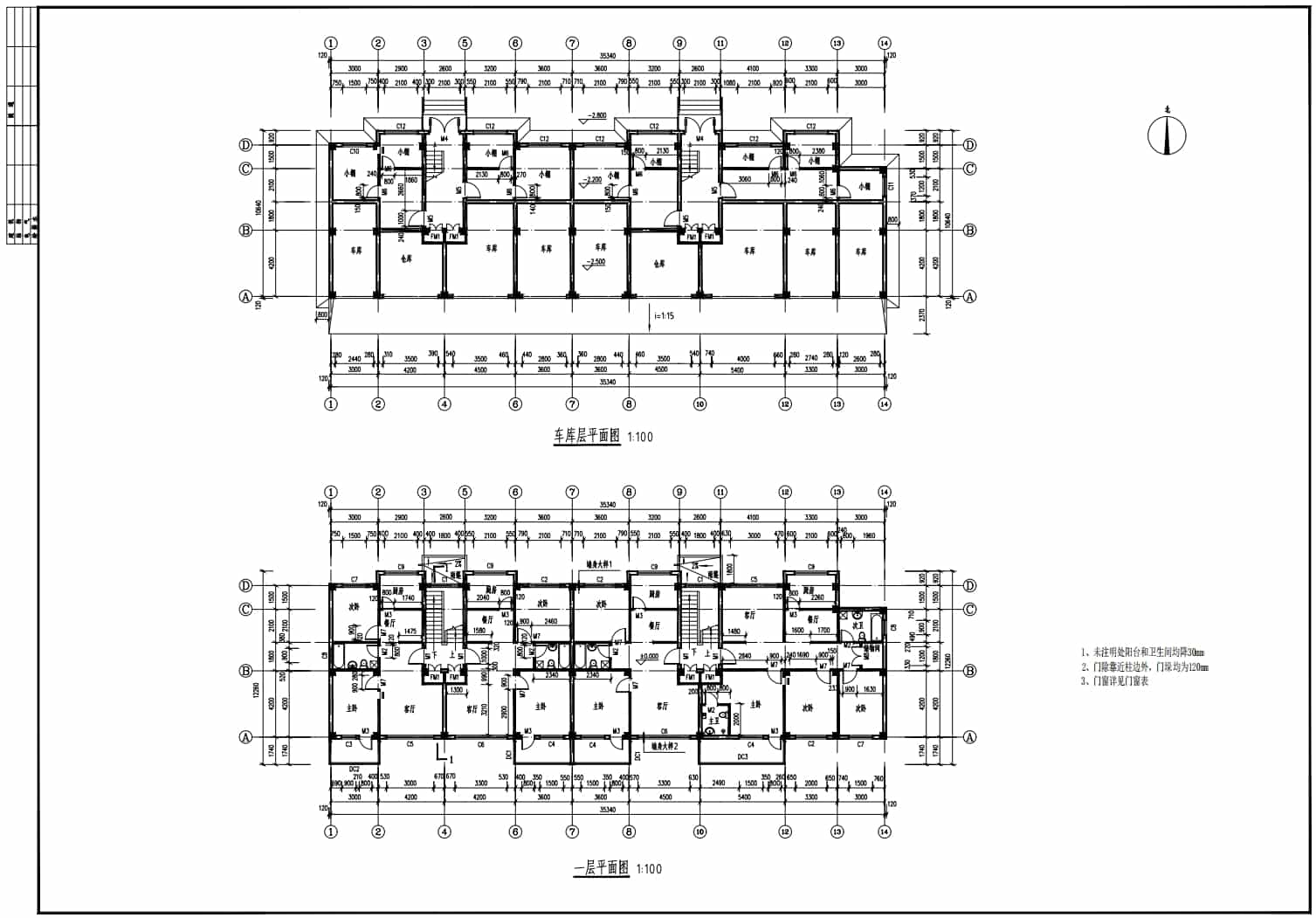

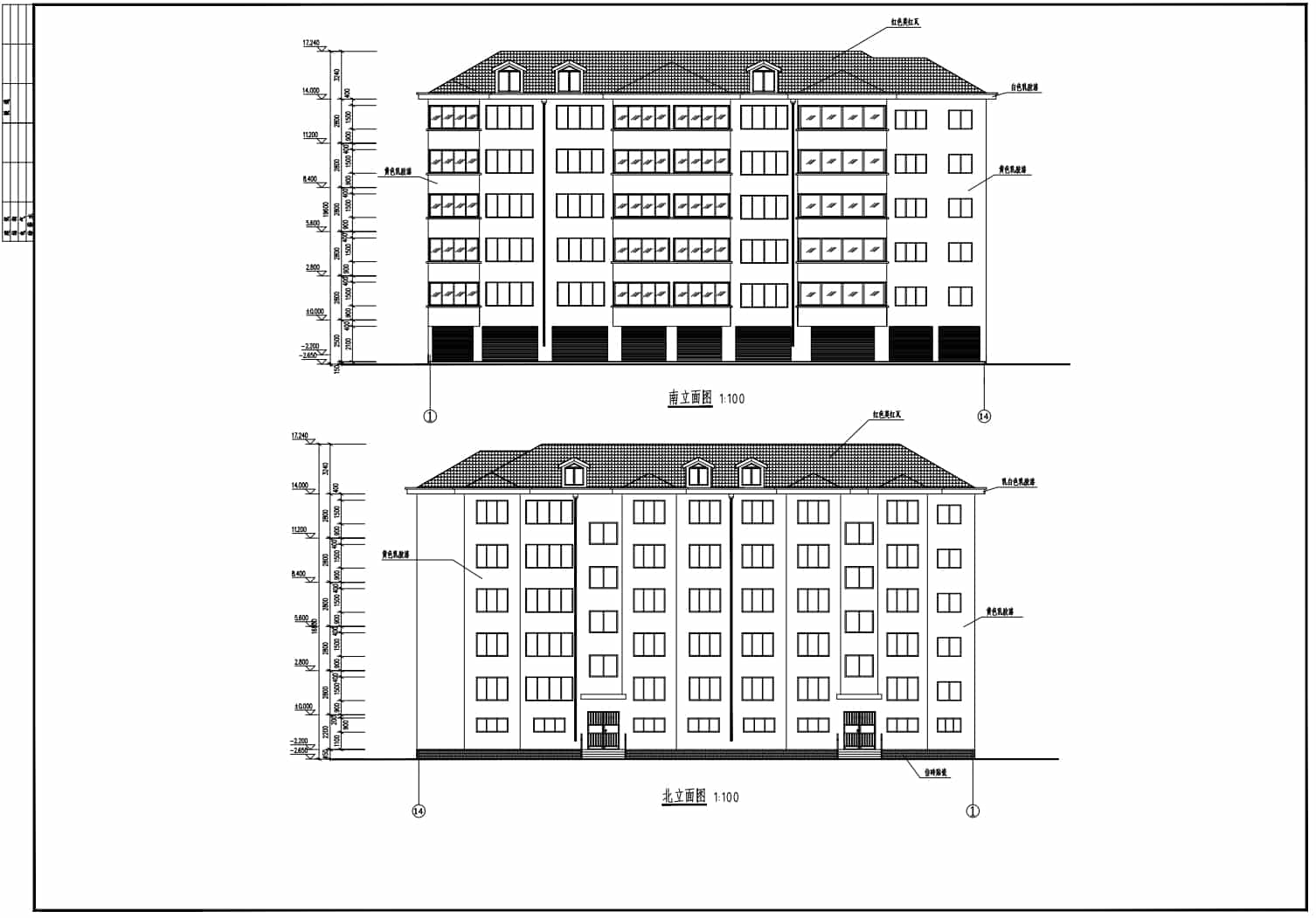

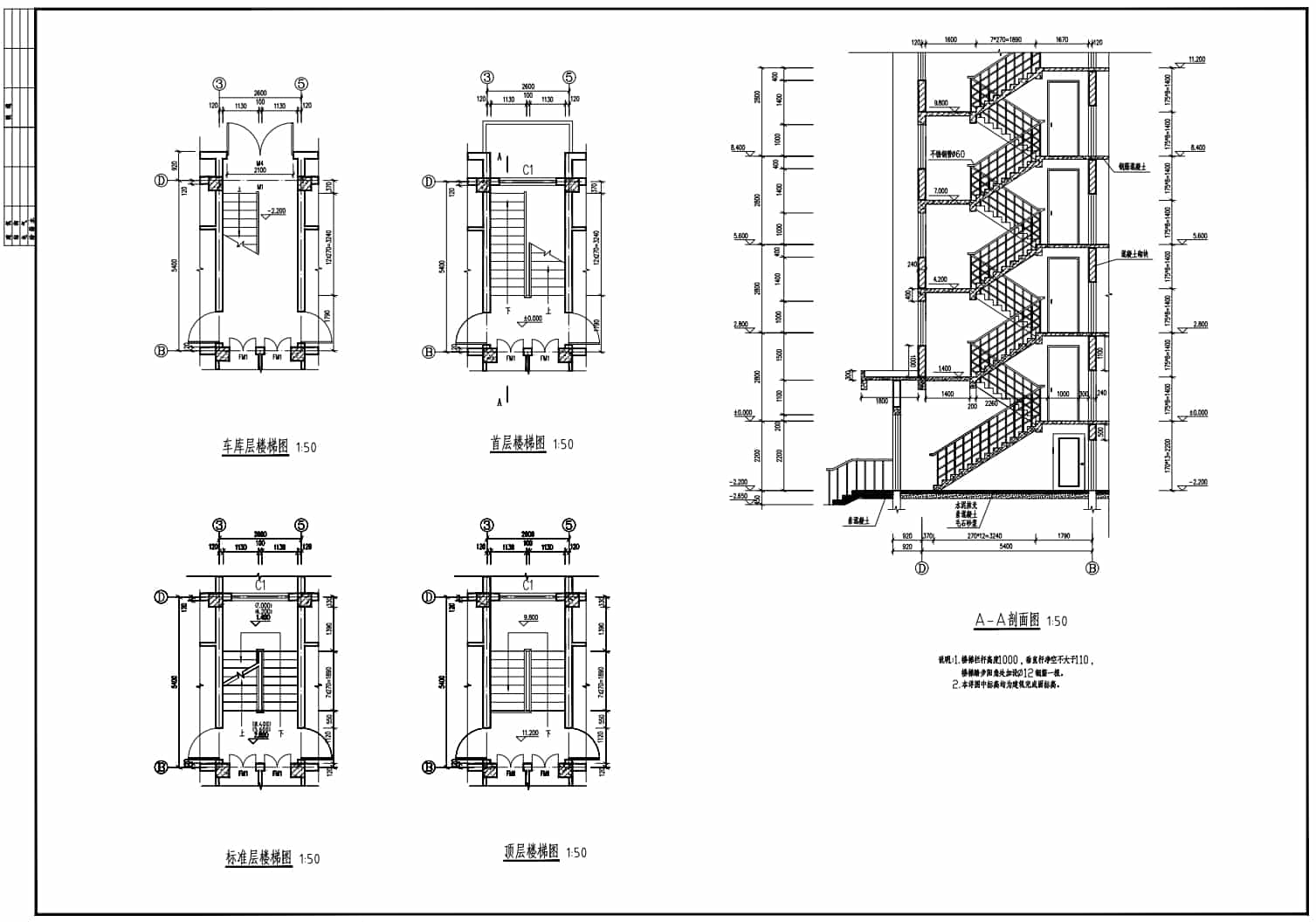

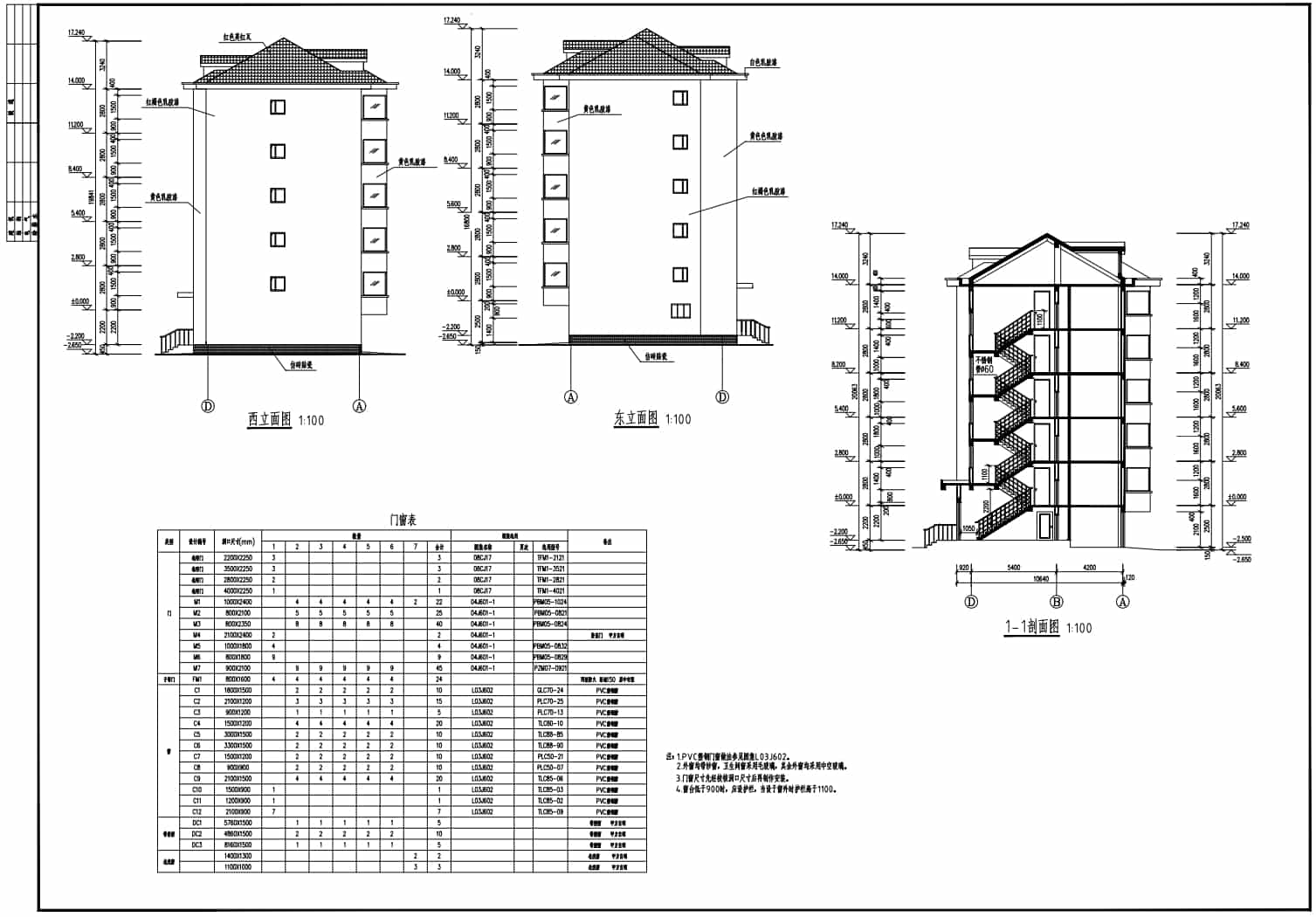

建筑施工圖8張、結構施工圖、計算說明書83頁
二、內容介紹
1.工程名稱：山東省某框架結構住宅樓設計；
3.設計使用年限：50年；
4.建筑層數：住宅五層，小棚一層；其余各標準層的層高均為2.8米。建筑的總高度為：17.24米；根據場區高程的實測數據及規劃部門的相關材料，確定小棚層室內外高差為0.45m；
5.建筑面積：2660m2，共計20戶；小套55.93 m2 ，中套65.33 m2，大套88.12 m2；
            其中：小棚面積484.04 m2，閣樓面積285.87 m2；
1.結構類型：鋼筋混凝土框架結構；
2.抗震設防類別：丙類    《建筑工程抗震設防分類標準》GB50223-2008   3.0.2；
3.抗震設防烈度：7度           《建筑抗震設計規范》GB50011-2010   附錄A；
4.設計基本地震加速度：0.1g     《建筑抗震設計規范》GB50011-2010   附錄A；
5.設計地震動參數：=0.08，Tg=0.35s《建筑抗震設計規范》GB50011-2010  5.1.4；
6.抗震等級：三級                 《建筑抗震設計規范》GB50011-2010   6.1.2；
7.基本風壓：=0.55kN/m2       《建筑結構荷載規范》GB50009-2012   附錄D.4；
8.基本雪壓：S0=0.40kN/m2        《建筑結構荷載規范》GB50009-2012    附錄D.4；
9.地面粗糙度：C類           《建筑結構荷載規范》GB50009-2012      7.2.1。
2.1.1 確定主體結構類型
該建筑為五層住宅樓，采用鋼筋混凝土框架結構。結構安全等級為二級（一般的房屋），抗震設防烈度7度，框架結構抗震等級為三級。
2.1.2 變形縫
該住宅樓建筑總長35.34m，因其總長度未超過需設置的伸縮縫最大間距55 m，故未設置變形縫。
2.1.3 基礎埋深
本工程為五層加一小棚層，以細砂作為基礎持力層，地基承載力良好，故采用獨立基礎（淺基礎），初估基礎埋深1.15m，基礎高度取0.6m。
