四川西昌印象春城小區住宅樓施工組織設計

土木工程網

一、文檔列表

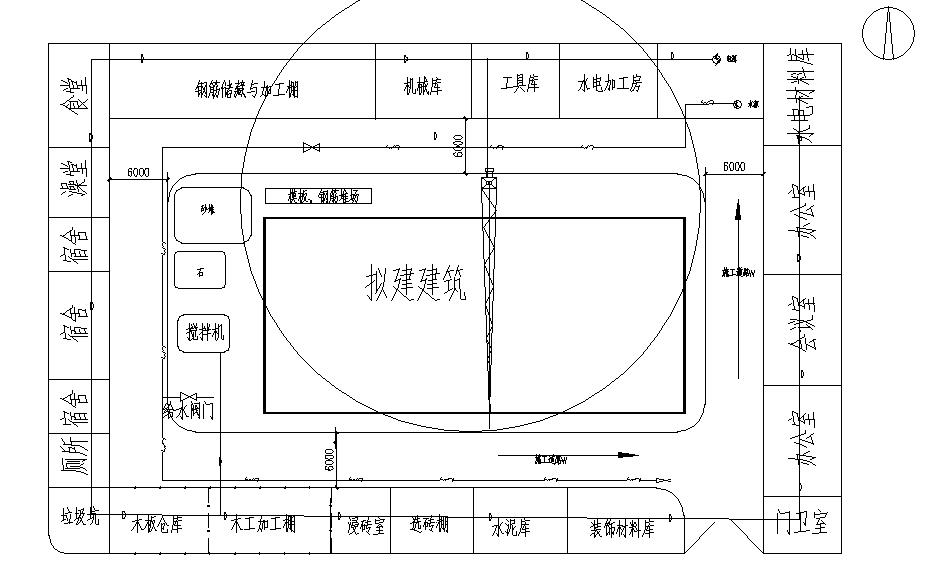

1、施工組織設計71頁；2、建筑施工圖12張；3、結構施工圖10張；4、總平面布置圖；5、施工進度計劃橫道圖
二、內容介紹
本項目工程為西昌市印象春城小區住宅樓，位于西昌市開發區繁華地段，建筑基底面積393m2，建筑面積2358m2.建筑層數為6層，每層層高2.9m，建筑總高度為20.900m。本工程采用磚混結構，建筑工程等級為二級，耐火等級為二級，建筑使用年限為50年，屋面防水等級為三級，本地區為抗震設防區，抗震設防烈度為七級。

2.1 建筑設計特點
本項目為住宅樓，地上六層，結構形式為磚混結構，建筑占地面積393m2建筑面積2358m2，建筑高度20.900m。
2.2 結構設計特點
本工程基礎性為樁基礎，采用人工挖孔灌注樁，本工程采用磚混結構，設計使用年限50年，抗震設防烈度為七度。
2.3 施工條件
2.3.1 地質情況
該建筑場地土層自上而下為雜填土層、素雜填土層、卵石層設計采用天然低級，基礎持力層為稍密的卵石層，地基承載力標準取fk=180kpa/m2。
2.3.2 場地、氣候、物質供應條件
施工場地平坦道路暢通，施工現場以實現“三通一平”，有一條施工通道，大型施工機具大量周轉材料滿足施工需要，工程材料等可就近采購，調運保證供應。
2.4 施工重點和難點
第一是屋面、外墻面的防滲漏
第二是基礎工程

施工段的劃分：
本工程施工時，地下和地上各為一個施工段，基礎和標準層施工流程如下：
1）基礎施工流程圖：
場地平整→施工放線并驗線→樁基定位→人工挖土方→檢驗→墊層→鋼筋籠→澆筑樁身混凝土→樁基檢測。
2）第一層至六層施工階段施工流程圖：
放線→砌筑→架子→鋼筋綁扎→柱模支設→柱混凝土澆注→腳手架→梁板模板支設→梁板鋼筋綁扎→預埋管安裝→隱蔽驗收→梁板混凝土澆筑→拆模→養護→單層驗收合格→進入下一層施工。
在工程開工前，組織現場施工人員熟悉、審查圖紙、領會設計意圖、明確工程內容、分析工程特點及重要環節，并作好以下幾個方面的工作：

（1）結合施工工藝和設計上的特點，作好采取特殊施工方法和特定施工技術措施的準備。
（2）作好圖紙會審準備工作，在認真學習圖紙，充分準備的基礎上，由設計負責人召集現場有關人員和技術員進行圖紙預審，對圖紙存在的問題以及工程有關的問題以書面的形式提前呈報業主及監理單位，便于圖紙正式會審。
（3）提出詳細的材料計劃、設備用量。根據設計及規范要求，提前制作適用于不同結構部位的砂漿墊塊，確保鋼筋混凝土結構保護層厚度。
（4）組織有關人員認真學習規范、規程、標準，作好各級技術交底工作。
