寧波某框架結構五金廠廠房畢業設計

第一部分：設計文檔（2023年新規范重制版）
1、封面和目錄.doc；2、摘要和總目錄.doc；3、計算說明書.doc（共計159頁）；4、文獻綜述.doc；
5、任務書.doc；6、開題報告.doc；7、外文翻譯.doc；8、施工織設計.doc（共計61頁）

第二部分：設計圖紙（只含結構施工圖和施工組織圖共計12張）
一、建筑施工圖
無建筑施工圖
二、結構施工圖

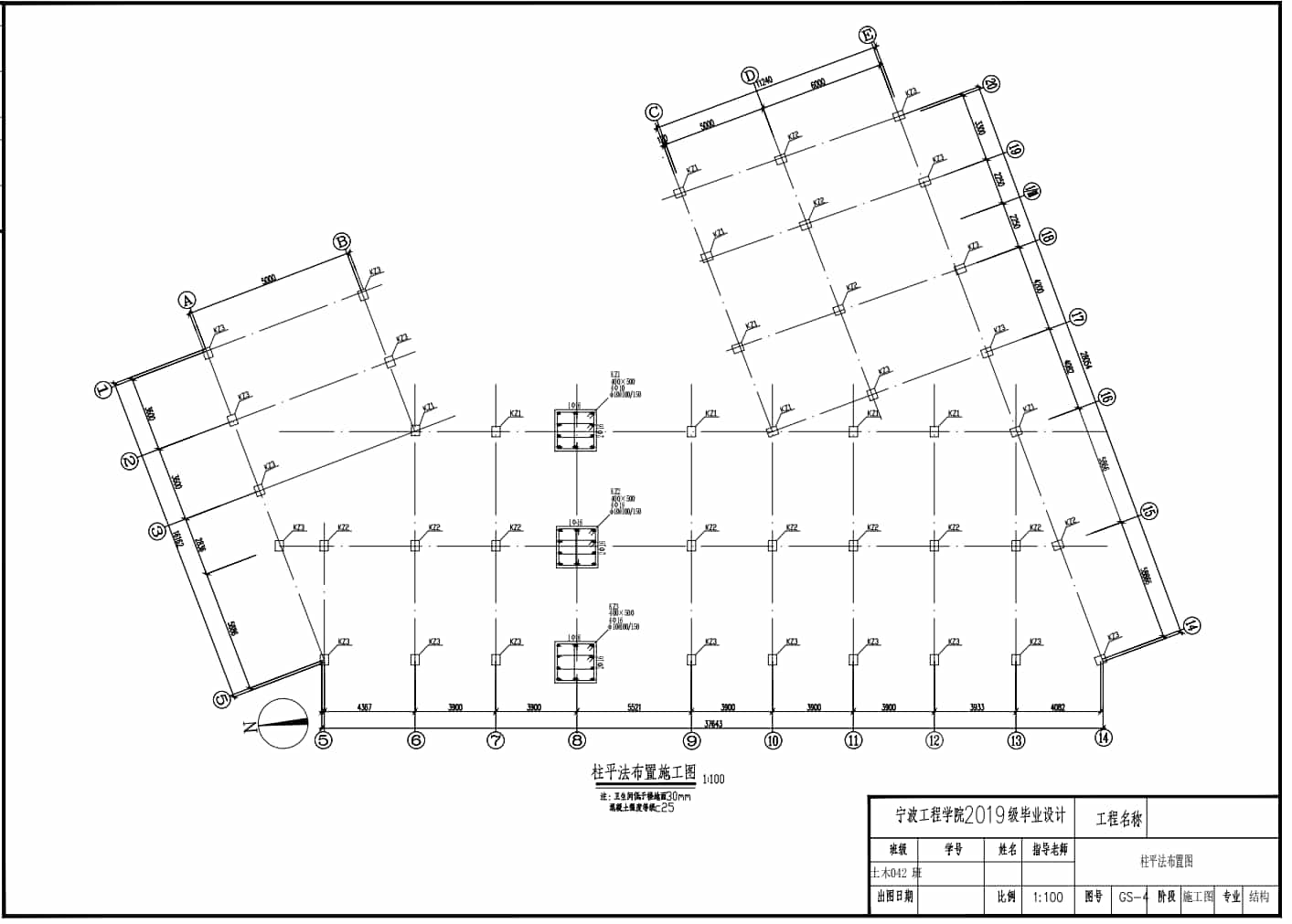

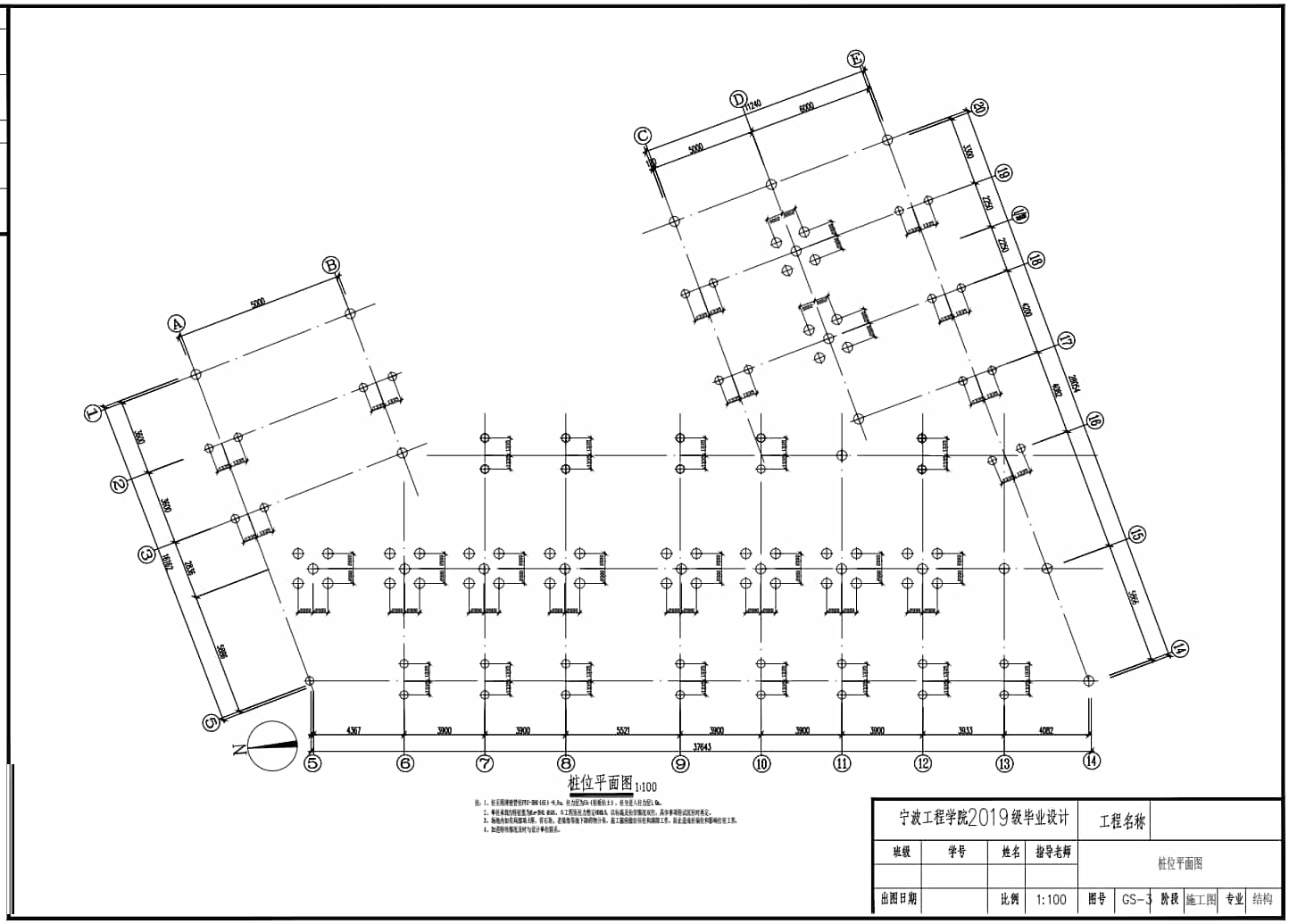

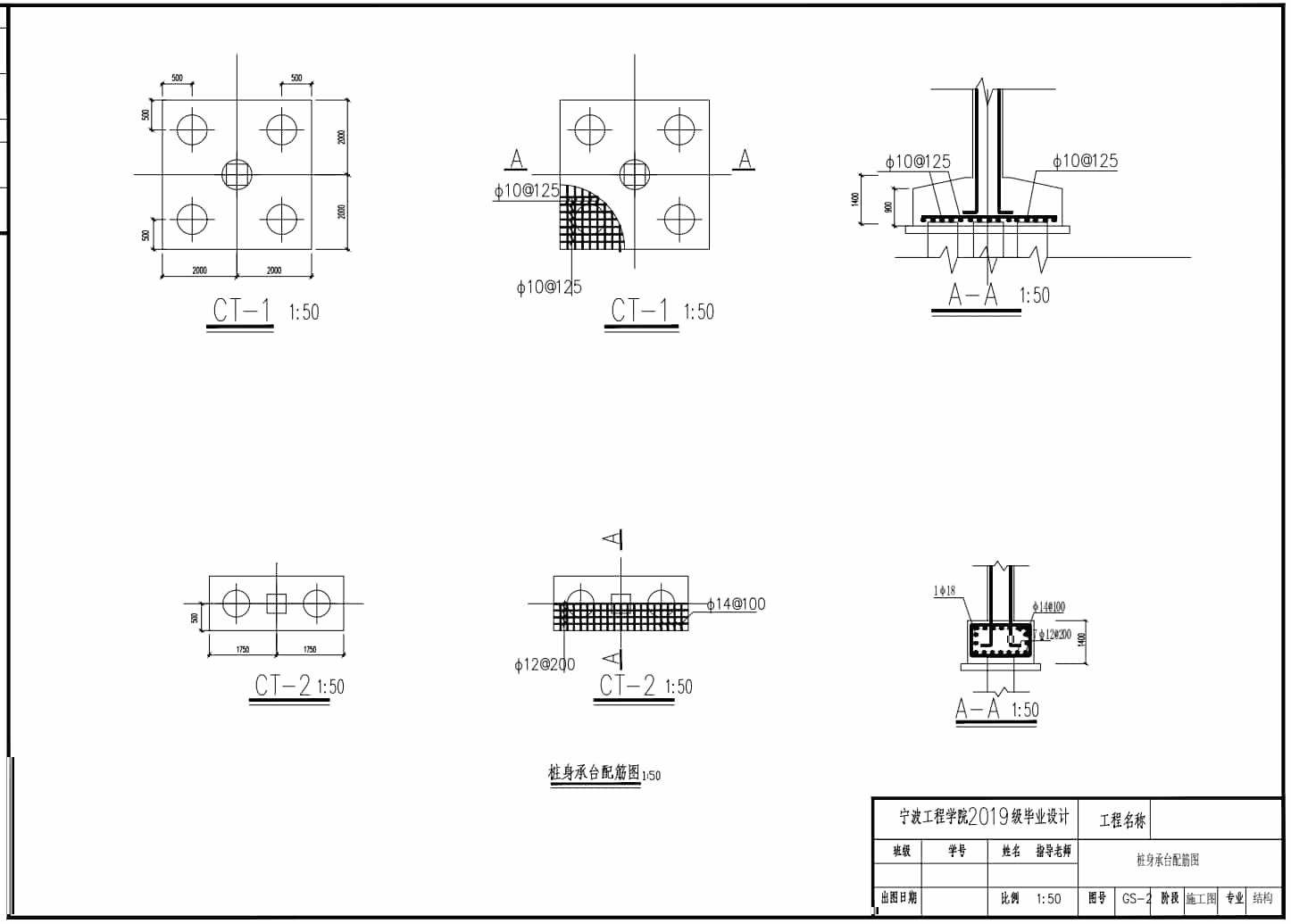

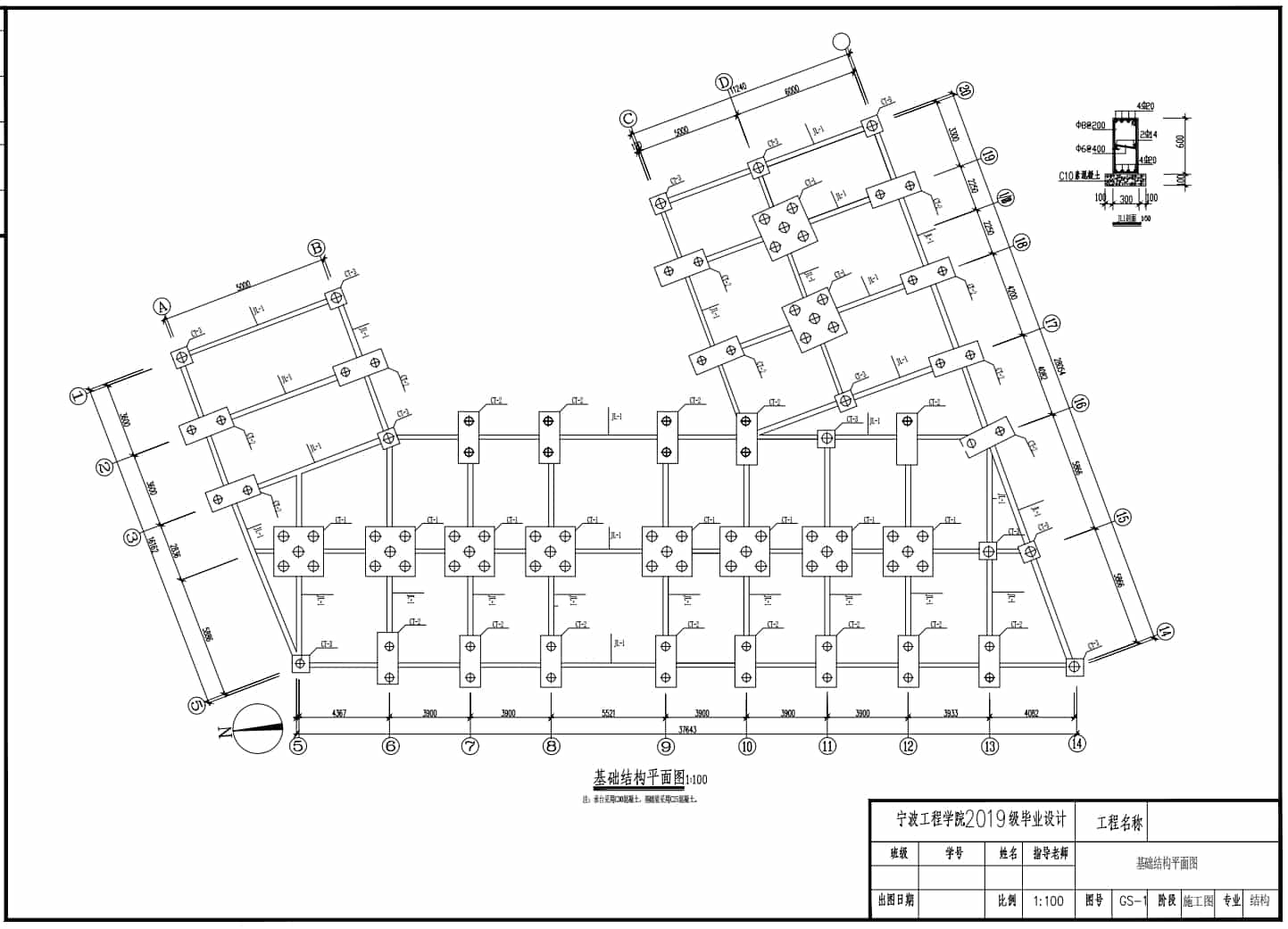

1、基礎結構平面圖；2、樁位平面圖；3、樁身承臺配筋圖；4、柱平法布置圖；5、一層板配筋圖；

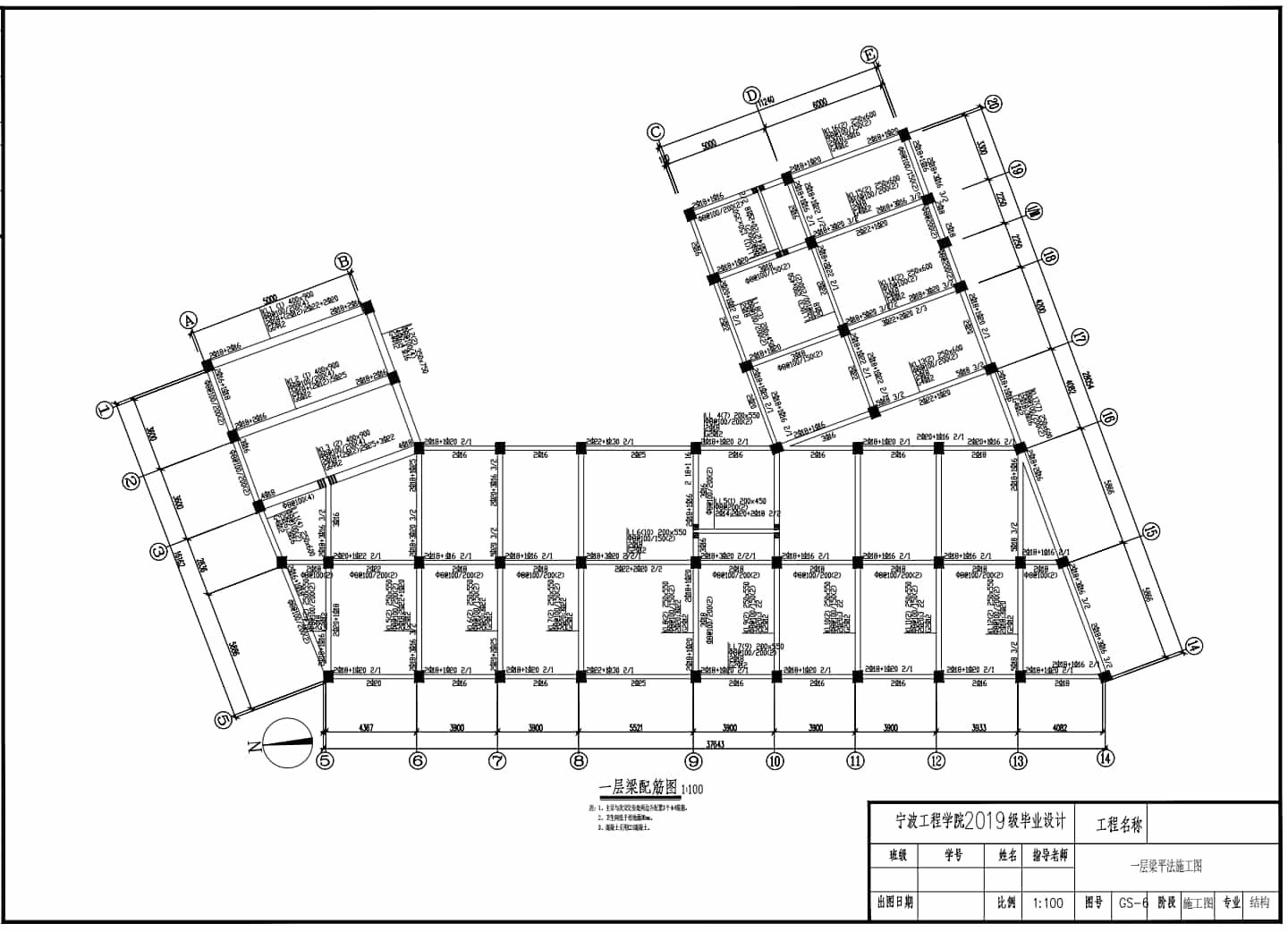

6、樓梯施工圖；7、一層梁平法施工圖
三、施工組織圖

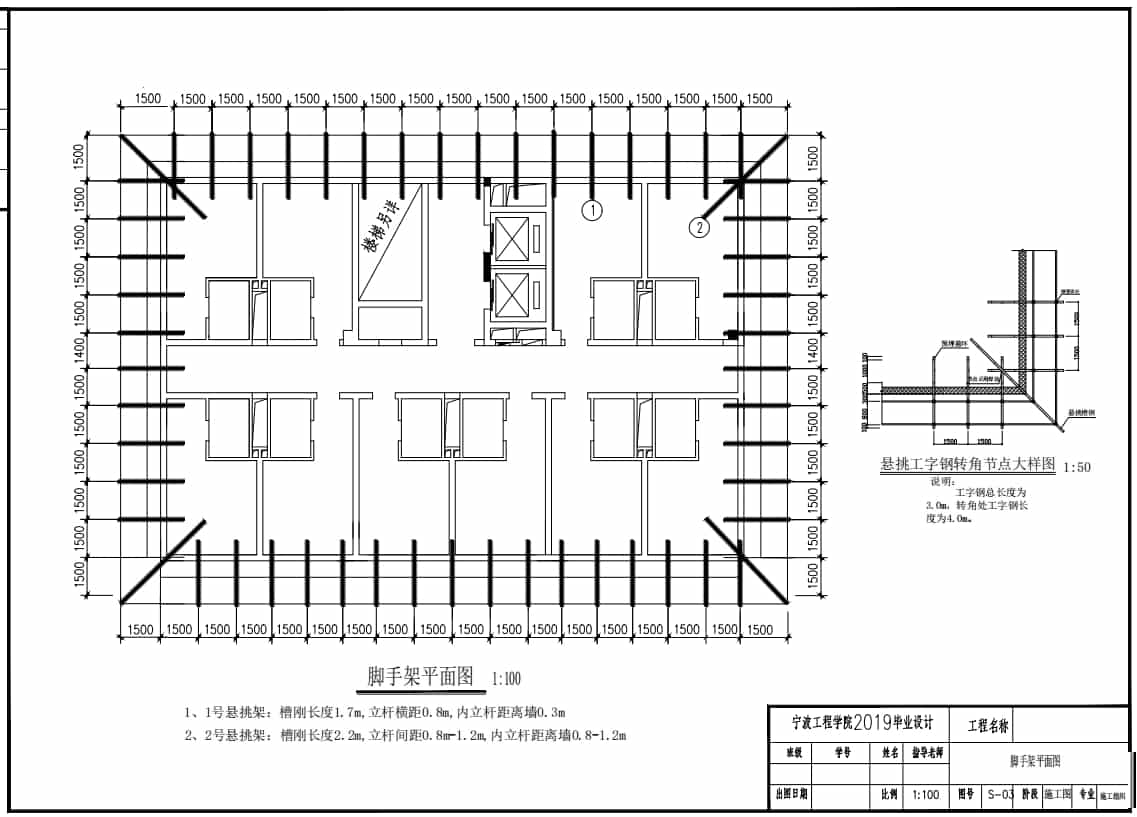

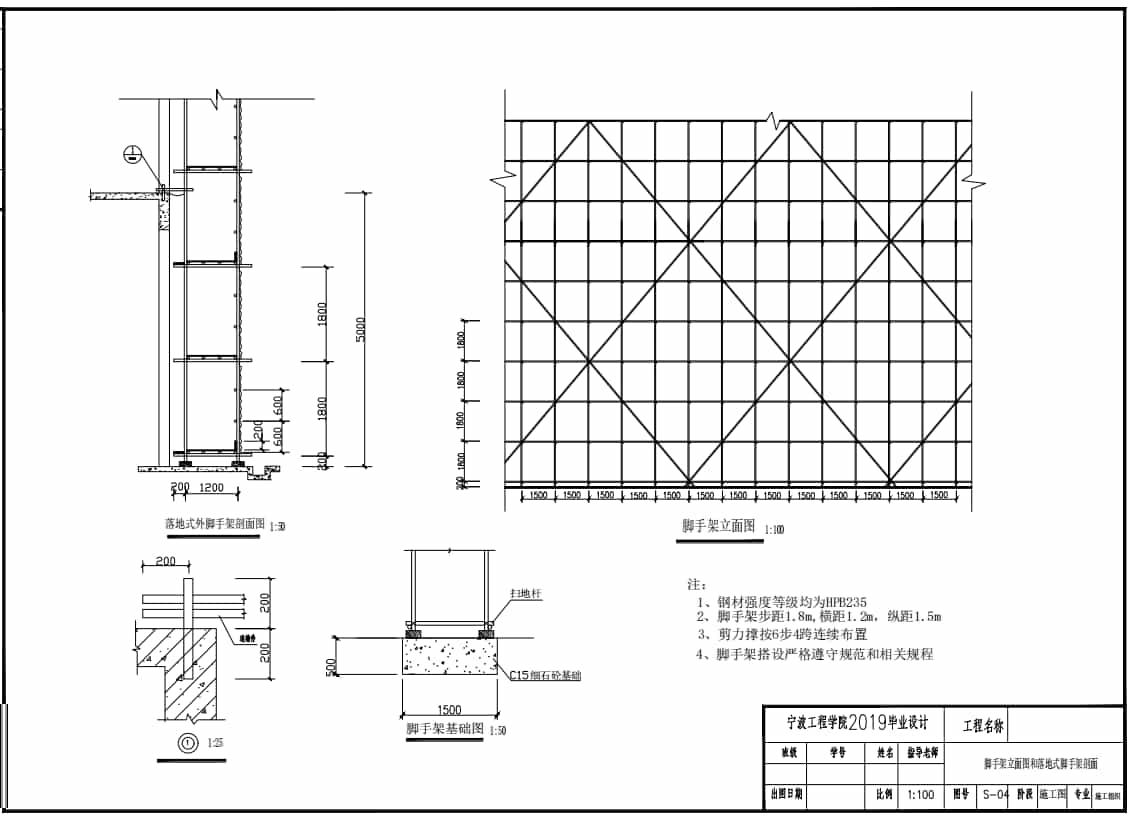

1、腳手架平面圖；2、腳手架立面圖和落地式腳手架剖面；3、懸挑架剖面圖和節點大樣；
4、塔吊承臺基礎和樁基；5、模板設計圖

第三部分：內容介紹
    本設計題目是寧波某市三層框架結構五金廠結構設計，該廠房的總建筑面積大約是1765.6㎡，主體三層。本建筑物采用鋼筋混凝土現澆框架結構體系。本設計內容包括手算和電算兩部分。
    手算：主要進行了框架18軸框架的設計。在確定框架布局之后，先進行了層間荷載代表值的計算,求出在水平荷載作用下的結構內力（彎矩、剪力、軸力）。接著計算豎向荷載（恒載及活荷載）作用下的結構內力，選取最安全的結果計算配筋，最后進行基礎設計。還進行了樓梯、屋蓋、樓蓋、連梁和基礎的設計。施工組織設計主要進行了塔吊、模板、腳手架三個專項方案的設計。
    電算：先用PMCAD軟件進行結構平面布置，檢查平面數據，輸入次梁樓板，輸入荷載數據，形成PK文件，畫結構平面圖，然后使用PK進行框架計算；最后用TAT軟件進行框架的空間結構計算，輸出框架梁柱配筋梁。柱配筋圖及內力計算結果。
設計資料：本工程建筑面積1765.6㎡，丙類廠房，耐火等級二級，抗震烈度六度，建筑設計年限為50年，室內外高差150.
屋面做法：(1)（不上人屋面）20厚1：2水泥砂漿找平層，60厚1：8爐渣找坡2%，80厚水泥珍珠巖塊材保溫層，20厚1：3水泥砂漿找平最薄處，4厚SBS鋁箔卷材防水層，100厚現澆鋼筋混凝土屋面板，40厚膨脹聚苯板.
          (2)瓦屋面：英紅瓦，10*30順水條@500，30*30掛瓦條，20厚杉木望板滿鋪，單面刨光朝下，板厚不小于100，兩邊要求做企口縫，其上鋪350號以上油氈一層，搭接長度應滿足規范要求，凡杉木檀條埋入磚墻部分刷防腐漆二度。
檐溝、雨篷做法：4厚SBS鋁箔卷材防水層一道，C20細石混凝土找平層并找坡1%（最薄20厚）。
樓面做法：a、梯板及平臺：20厚1：2水泥砂漿面層，現澆樓梯板
          b、其余樓面：20厚1：2水泥砂漿面層，現澆鋼筋混凝土樓板.
          c、廁所樓面：10厚防滑地磚層；純水泥漿一道；20厚1：2水泥砂漿結合層；混凝土樓板。
頂棚做法：普通頂棚：1：1：4混合砂漿底，9厚1：0.3：3混合砂漿找平層，2厚紙筋灰面，刷白涂料二度。
荷載取值：樓面均布活荷載為8.0kN/㎡.
主要包括屋蓋、樓蓋、框架主體結構、樓梯、基礎等部分的計算和設計
1.1 設計資料
1． 屋面做1法：(1)（不上人屋面）20厚1：2水泥砂漿找平層，60厚1：8爐渣找坡2%，80厚水泥珍珠巖塊材保溫層，20厚1：3水泥砂漿找平最薄處，4厚SBS鋁箔卷材防水層，100厚現澆鋼筋混凝土屋面板，40厚膨脹聚苯板.
              (2)瓦屋面：英紅瓦，10*30順水條@500，30*30掛瓦條，20厚杉木望板滿鋪，單面刨光朝下，板厚不小于100，兩邊要求做企口縫，其上鋪350號以上油氈一層，搭接長度應滿足規范要求，凡杉木檀條埋入磚墻部分刷防腐漆二度。
2 .屋面荷載：均布活荷載標準值0.5kN/㎡（不上人屋面）
3 .材料：混凝土強度等級為C25，梁內受力縱筋為HRB335，其余為HPB235鋼筋
